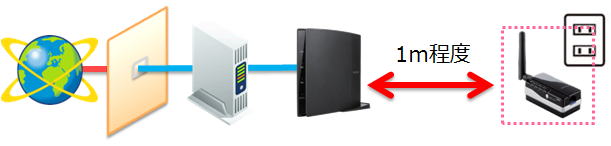

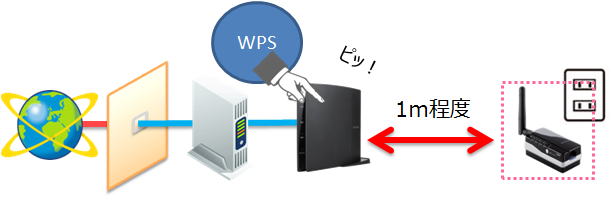

1．親機（Wi-Fiルータ／AP）から、一番近いコンセントに、本製品を差し込みます。

2．電源コンセントに接続後、「電源」ランプが「青点灯」になるまでお待ちください。

ランプ名称 色の状態 電源 青点灯 WPS/ ｽﾃｰﾀｽ 消灯

3．お使いの親機（Wi-Fiルータ／AP）の「WPSボタン」を押します。

親機（Wi-Fiルータ／AP）が、ELECOM／Logitec製品の場合は、
以下の図を参考に、WPSボタンを押してください。

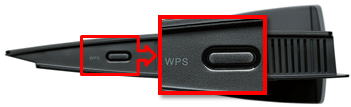

ELECOMルータご参考　※製品上部

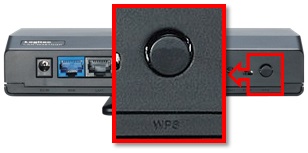

Logitecルータご参考　※製品背面。

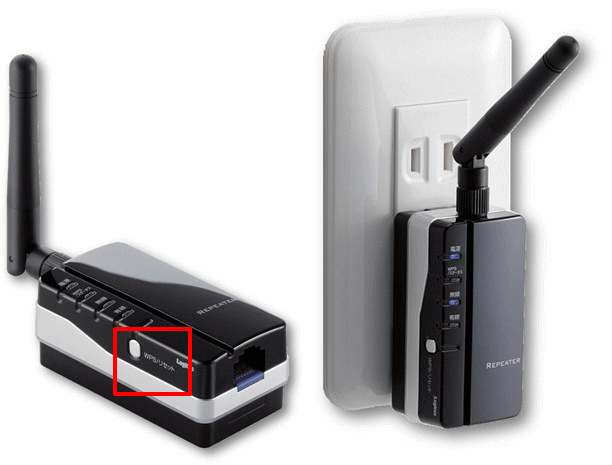

4．本製品の「WPS」ボタンを押します。

正面の「WPS/STATUS」ランプが白点滅するまで 2～3秒押してください。

※10秒以上押すと、本製品のリセットが始まりますのでご注意ください。

5．WPS接続が成功すると、「WPS/ｽﾃｰﾀｽ」ランプが、青点灯します。

ランプ名称 色の状態 電源 青点灯 WPS/ ｽﾃｰﾀｽ 青点灯

WPSを利用する設定は以上で完了です。

次の「STEP3．中継機の設置場所」をご確認ください。

---

　　WPS接続に失敗した場合

---

本製品の「WPS/ｽﾃｰﾀｽ」ランプが青点灯にならない場合は、接続に失敗しています。
以下をご注意の上、もう一度、WPS接続をお試しください。


※注意点※

◆本製品のWPSを起動するまでに2分以上かかった場合は、
　 親機側のWPSが解除されている可能性があります

◆親機 → 本製品の順でもう一度WPSを起動で再接続をお試しください。
　　
◆通信距離が「遠い」場合も接続がうまくいきません。
　 可能な限り、本製品と親機を近付けて、もう一度お試しください。

何度かお試しいただいてもうまくいかない場合は、
下記の 「方法2．【手動】での設定方法」 をお試しください

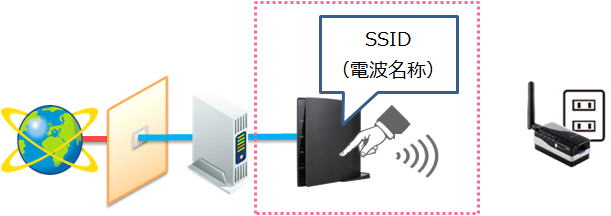

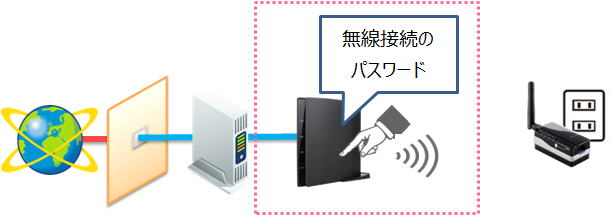

1．設定する前に、親機（Wi-Fiルータ／AP）の情報が必要です。

　　　

親機側で事前に確認する内容です。
	1．SSID（Wi-Fi）電波の名称	例：elecom2g-xxxxx
	2．SSIDに接続するパスワード	例：13桁の数字または英数字

上記内容は、親機（ルータまたはAP）に設定 されております。
ご不明の場合は、親機のメーカにお問い合わせ か 製品マニュアル等をご確認ください。

なお、親機がエレコム製品の場合は「付属のシール」等に記載しております。
→　エレコム製品の暗号キーについて

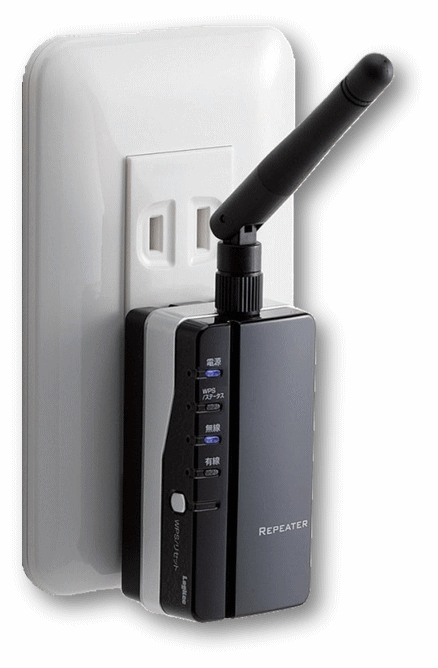

2．親機（Wi-Fiルータ／AP）から、一番近いコンセントに、本製品を差し込みます。

3．電源コンセントに接続後、「電源」ランプが「青点灯」になるまでお待ちください。

ランプ名称 色の状態 電源 青点灯 WPS/ ｽﾃｰﾀｽ 消灯

4．中継機の設定をするのに、パソコンを使用します。
まず、パソコンと中継機を接続するには、有線（LANケーブル）で接続します。

有線（LANケーブル）で接続する。

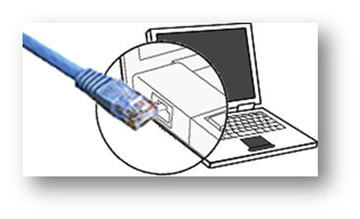

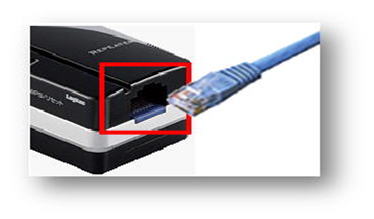

（図1）　本製品にLANケーブルを接続します。 （図2）　もう片方はパソコン側に接続します。 接続が完了したら、以下5．に進んでください。

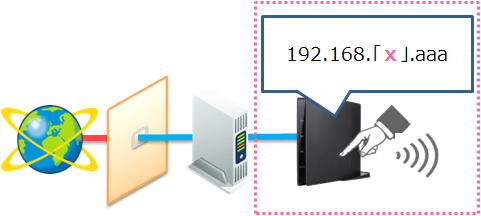

5．パソコンから、中継機の管理画面に以下の方法でアクセスします。
パソコンのブラウザー(Internet Explorerなど）を起動し、アドレス欄に下記のURLを入力します。

「このページは表示できません」といった表示がでても、問題ありません。
そのまま、アドレスバーに、【192.168.2.251】 をご入力ください。

6．ログイン用の入力画面が表示されますので、上下の入力欄に 「admin」 と入力します。

admin （半角小文字）

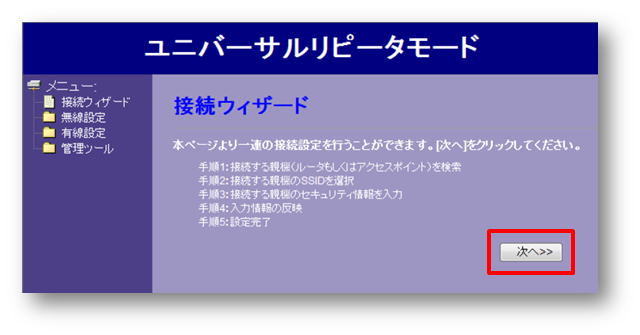

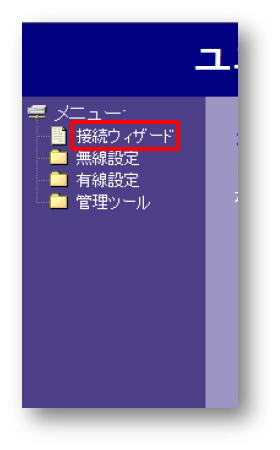

7．管理画面が開いたら、左側の「接続ウィザード」をクリックします。

8．画面右下の「次へ」をクリックします。

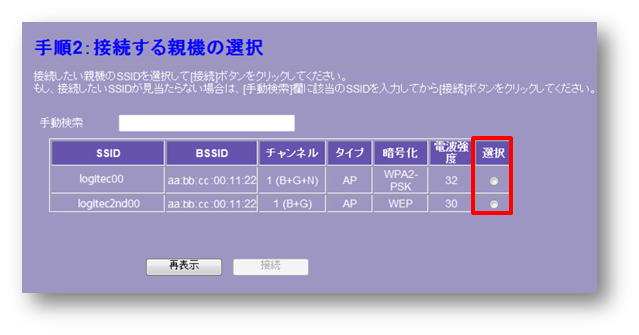

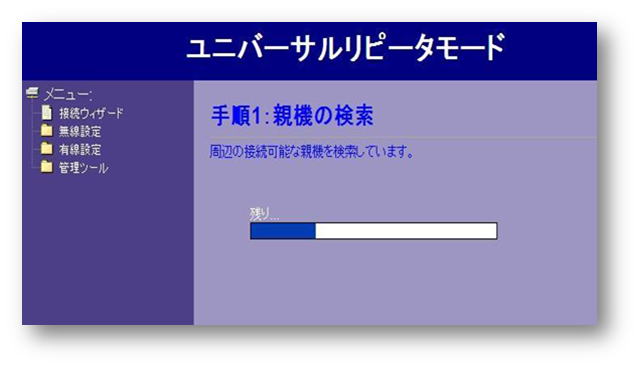

9．自動的に周囲の電波を検索し一覧表示します。



該当する【SSID】の一番右端の選択に、チェックを入れます。
その後、「接続」がクリックできるようになりますので、「接続」 をクリックします。

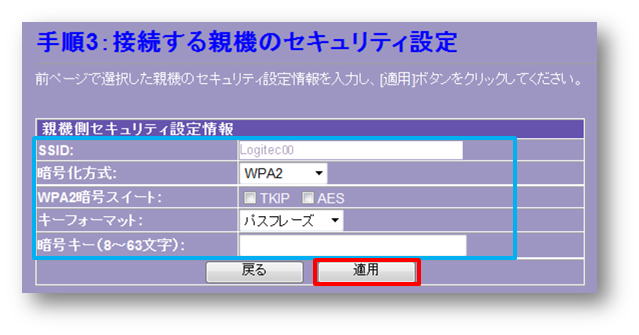

10．次に、接続するための「無線接続のパスワード」を入力します。



上記9．のSSIDに対しての【接続パスワード】を入力後、「適用」をクリックします。
※無線の暗号化方式により画面が若干変化します。

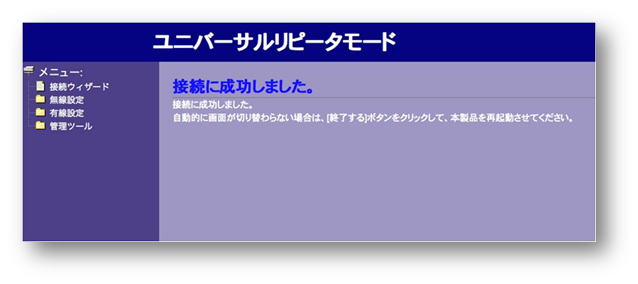

11．「接続に成功しました。」の表示を確認してください。

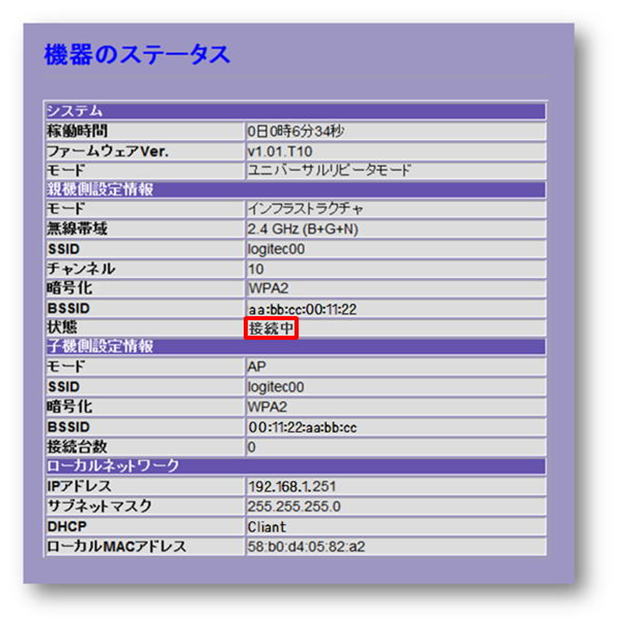

12．次に接続状態の確認をします。
中継設定が完了した場合、本製品のLEDランプの状態は、以下のとおりになります。

ランプ名称 色の状態 電源 青点灯 WPS/ ｽﾃｰﾀｽ 青点灯

設定は以上で完了です。

次の「STEP3．中継機の設置場所」をご確認ください。
