Q．【Wi-Fiルーター】配線方法／無線設定／初期設定の方法を知りたい（小型ルーター・LAN-W150N/RIPW等）

小型ルーターの設置の際の手順

A．本製品の配線を知りたい／本製品と各端末を接続したい（Wi-Fi設定）
B．ルーターの管理画面にログインしたい
C．PPPoE設定をしたい
D．DHCP設定をしたい
E．APモードで利用したい

Ａ．配線／無線設定方法
１．	インターネットに繋げているLANケーブルを本製品のWANポートに差込みます。
		※製品により、裏のポートの数が違いますが、青いポートに差し込んでください。

２．	端末と本製品を接続します。（有線で接続）
		※製品により、裏のポートの数が違いますが、黒いポートに差し込んでください。

３．	端末と本製品を接続します。（無線で接続）

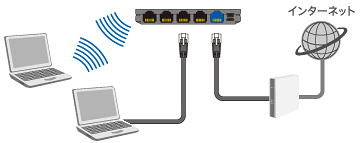

		無線接続の為のSSIDと暗号キーをご確認ください。製品により、底面のシールを見て頂く場合とシールが付属している場合があります。「はじめにお読みください」をご参照頂くと記載箇所がわかります。端末との接続方法は、以下をご参照ください。 Windows10　／　Windows8　／　Windows7　／　WindowsVista　／　WindowsXP　／Mac OS X ＜ご参考＞その他機器のWi-Fi接続方法は以下をご覧ください。 AndroidOS　／　iOS ※配線完了イメージ

　　B.管理画面ログイン

必ず、端末と本製品を接続（無線または有線）に接続してからお試しください。

１．

ブラウザー(Internet Explorerなど）を起動し、アドレス欄に下記のURLを入力します。

「http://192.168.2.1」（出荷時設定）

　

192.168.2.1

キーボードからの入力が難しい場合、
上記数字はリンクになっていますので、クリックしてみてください。

＜ご注意＞

ブラウザーを開いた際に、「このページは表示できません」といった画面が表示されても構いません。
アドレスバーに、【192.168.2.1】を入力して頂きます様、お願い致します。

※上記手順を実施時に、ダイアルアップの接続画面が表示された場合は、
インターネットエクスプローラー（IE）を起動し、
上部にある「ツール」から「インターネットオプション」を開き
「接続」タブから「ダイヤルしない」にチェックを入れOKを押します。

２．

ユーザー名とパスワードを入力します。

ユーザー名／パスワード共に【 admin 】となります。

ログインすると、以下のような画面が表示します。

※上記のログイン画面が表示されない場合
・お使いのパソコンが別のルーターに繋がっている
・パソコンの設定上、管理画面にログイン出来なくなっている・・・等が考えられます。
管理画面が表示されない場合のQ&Aをご参照ください。

【ネットワーク】ルーターの管理画面（設定画面）が表示できません
※このコンテンツは大型ルーターの画面になっておりますが、ログイン手順は同一です。

　　C．PPPoE設定

フレッツ光やフレッツADSLなど"PPPoE接続"でインターネットをご利用の場合は、
本製品(弊社ルーター）に、PPPoE設定 をする必要があります。
※PPPoE設定が必要かが解らない場合には、ご契約されているISP（プロバイダ）へお問い合わせください。
　必要であると回答された場合には、同時に、設定に必要なユーザ名とパスワードが記載された書面等もご確認ください。

なお、フレッツ光やフレッツADSLの場合、レンタル機器にルーター機能が搭載されている場合があります。
その場合、Q&A　「利用環境に既にルーターがありますが、ロジテックのルーターは使えますか？」をご参照ください。

PPPoE設定の前準備

既存のモデム(または終端装置)と本製品（弊社ルーター）の「WANポート（色の違うポート）」をLANケーブルで接続します。

【配線図】

モデム ---- LANケーブル --- [WAN] ロジテック無線ルーター

Logitec製無線LANルーターに付属のセットアップCD－ROMにて、
PPPoEの設定ができなかった場合、CDが同梱されていない製品の場合、
以下の手順にてPPPoEの設定をする事ができます。
※以下は弊社ルーターにインターネット設定を行う事になりますので、RTモードでお使い頂く事になります。

※型番により、若干画面構成が変わりますが、設定手順は同一です。

１．

「インターネット接続ウィザード」をクリックします。

２．

「次へ>>」ボタンを押します。

３．

インターネット回線種別をクリックし、「PPPoE」を選択します。

４．

ご契約されたインターネット会社（プロバイダ/ISP）から、

インターネットに必要な【ID】と【パスワード】が書面で送付されていますので、ご用意いただき、
以下、赤枠の個所に入力します。

ユーザー名：	ご契約書面のID
パスワード：	ご契約書面のパスワード

入力間違いや、入力する内容そのものが違う場合、インターネットはできません。
慎重にご入力ください。

なお、【ID】と【パスワード】が書面がない、もしくは、どの項目がその該当かわからない場合は、
ご契約されたインターネット会社（プロバイダ/ISP）にご相談ください。

入力が完了しましたら、「Finished」ボタンを押します。

５．

以下の画面に戻りましたら、「管理ツール」をクリックします。

６．

「機器のステータス」をクリック後、中央画面を下に表示してある［WAN側設定］の項目を参照します。

７．

以下のように、「IPアドレス」に数値が表示されている場合は、接続完了です。

インターネットが可能かをお試しください。

＜接続成功例＞

※もし、以下のように「IPアドレス」に何も表示されていない場合は、ユーザー名、パスワードに間違いがある／または、
モデムと弊社製品との同期がとれていない可能性があります。

再度、ユーザー名、パスワードの入力をいただくか、または、ご契約されたインターネット会社（プロバイダ/ISP）に
相談されることをお勧めします。

＜接続失敗例＞

D．DHCP設定
CATV回線など、インターネット接続の為のユーザー名やパスワードが無い契約の場合に利用します。ご契約回線がDHCP設定かがご不明の場合は、ご契約中のインターネット会社へお問い合わせください。 DHCP設定の前準備既存のモデム(または終端装置)と本製品（弊社ルータ）の「WANポート（色の違うポート）」をLANケーブルで接続します。【配線図】モデム ---- LANケーブル --- [WAN] ロジテック無線ルーター Logitec製無線LANルーターに付属のセットアップCD－ROMにて、 PPPoEの設定ができなかった場合、CDが同梱されていない製品の場合、以下の手順にてPPPoEの設定をする事ができます。 ※以下は弊社ルーターにインターネット設定を行う事になりますので、RTモードでお使い頂く事になります。 ※型番により、若干画面構成が変わりますが、手順は同一です。
１．	「インターネット接続ウィザード」をクリックします。


２．	「次へ>>」ボタンを押します。


３．	インターネット回線種別をクリックし、「DHCP」を選択後、「Finished」ボタンを押します。
		※「Finished」をクリックすると、以下の様な画面になります。

４．	以下の画面に戻りましたら、「管理ツール」をクリックします。


５．	「機器のステータス」をクリック後、中央画面を下に表示してある［WAN側設定］の項目を参照します。


６．	以下のように、「IPアドレス」に数値が表示されている場合は、接続完了です。
	インターネットが可能かをお試しください。
		＜接続成功例＞
		※もし、以下のように「IPアドレス」に何も表示されていない場合は、モデムと弊社製品との同期がとれていない可能性があります。回線ご契約時、最初にプロバイダから送付されます書面に、ユーザー名、パスワードの項目が無いか確認頂くか、ご契約されたインターネット会社（プロバイダ/ISP）に相談されることをお勧めします。＜接続失敗例＞

E．AP（アクセスポイント）モード設定
既にご利用の環境にルーターがある、ホテルで利用する、などの場合にご利用ください。設定前にルーターの電源は切っておいてください。設定説明中に電源を入れて頂く事になります。 APとRouterの違いを知りたい場合は、下記のリンクを先にご参照頂き、ご利用環境に適しているかを、ご確認ください。 →　【Wi-Fiルーター】RTモードとAPモードの違いがわかりません。
１．	本製品に電源を入れていない状態で側面または裏面にある、【AP】と【Router（RT）】の切替スイッチを、
	【AP】側にスライドします。


２．	本製品のWANポートにLANケーブルが入っているかをご確認ください。
	青いLANケーブルの差込み口になります。


３．	電源を入れて頂き、本製品が完全に起動した後、本製品に接続している端末でインターネットができるか、
	ご確認ください。

＜ご参考＞

・管理画面のパスワード変更方法
　⇒　【WI-Fiルーター】【LAN-】管理画面のパスワード変更方法

・SSIDのパスワードやセキュリティ形式の変更方法
　⇒　【Wi-Fiルーター】【LAN-シリーズ】無線のパスワードやセキュリティを変更したい／パスワードを確認したい（小型ルーター）

＜対象製品＞
・LAN-W150N/PR	・LAN-W150N/RIPB	・LAN-W150N/RIPW	・LAN-W150N/RIPS	・LAN-W150N/RSPB
・LAN-W150N/RSPS	・LAN-W300N/PR5BA	・LAN-W300N/PR5W	・LAN-W300N/PGRB	・LAN-W300N/IGRB
・LAN-W300N/G8
