1．親機（Wi-Fiルータ／AP）から、一番近いコンセントに、本製品を差し込みます。

2．電源コンセントに接続後、「PWR」ランプが「青点灯」になるまでお待ちください。

ランプ名称 色の状態 PWR 青点灯  ※5Gランプは、 WRC-733FEBK-Rのみ搭載。

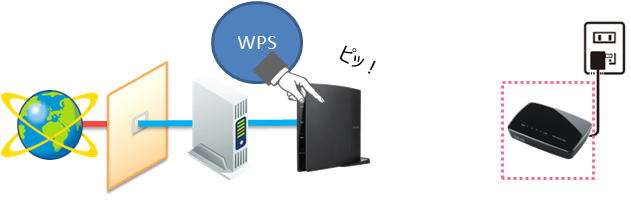

3．お使いの親機（Wi-Fiルータ／AP）の「WPSボタン」を押し続け、２～３秒経ったら離します。

親機（Wi-Fiルータ／AP）が、ELECOM／Logitec製品の場合は、
以下の図を参考に、WPSボタンを押してください。

ELECOMルータご参考　※製品上部

Logitecルータご参考　※製品背面。

4．本製品の「WPS」ボタンを押します。

本体後面に「WPS」と記載されたボタンがあります。 上面の「WPS」ランプが赤点滅するまで 2～3秒押してください。

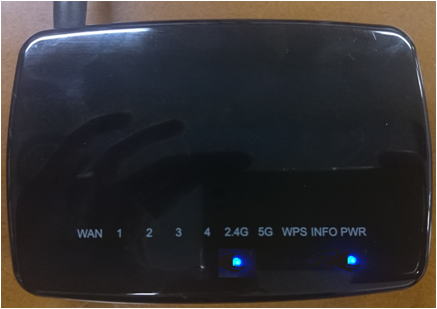

5．WPS接続が成功すると、「PWR」ランプと、「2.4G」ランプが青点灯します。

ランプ名称 色の状態 PWR 青点灯  2.4G 青点灯

WPSを利用する設定は以上で完了です。

次の「STEP3．中継機の設置場所」をご確認ください。

---

　　WPS接続に失敗した場合

---

本製品の「2.4G」ランプが青点灯にならない場合は、接続に失敗しています。
以下をご注意の上、もう一度、WPS接続をお試しください。


※注意点※

◆本製品のWPSを起動するまでに2分以上かかった場合は、
　 親機側のWPSが解除されている可能性があります

◆親機 → 本製品の順でもう一度WPSを起動で再接続をお試しください。

◆通信距離が「遠い」場合も接続がうまくいきません。
　 可能な限り、本製品と親機を近付けて、もう一度お試しください。

何度かお試しいただいてもうまくいかない場合は、
下記の 「方法2．【手動】での設定方法」 をお試しください

1．設定する前に、親機（Wi-Fiルータ／AP）の情報が必要です。

　　　

親機側で事前に確認する内容です。
	1．SSID（Wi-Fi）電波の名称	例：elecom2g-xxxxx
	2．SSIDに接続するパスワード	例：13桁の数字または英数字

上記内容は、親機（ルータまたはAP）に設定 されております。
ご不明の場合は、親機のメーカにお問い合わせ か 製品マニュアル等をご確認ください。

なお、親機がエレコム製品の場合は「付属のシール」等に記載しております。
→　エレコム製品の暗号キーについて

2．親機（Wi-Fiルータ／AP）から、一番近いコンセントに、本製品を差し込みます。

3．電源コンセントに接続後、「PWR」ランプが「青点灯」になるまでお待ちください。

ランプ名称 色の状態 PWR 青点灯  ※5Gランプは、 WRC-733FEBK-Rのみ搭載。

4．中継機の設定をするのに、パソコンを使用します。
まず、パソコンと中継機を接続するには、有線、無線 と「2種類」の方法があります。

中継機の設定においては、「有線」をお勧めします。
以下のいずれかのパターン（設定方法）を選択し、パソコンと中継機を接続してください。

パターン1 ： 有線（LANケーブル）で接続する。

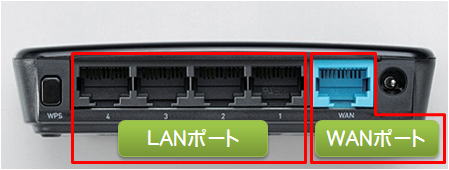

LANケーブルを、 パソコンのLANポートと、本製品後面のLANポート もしくは、WANポートに接続します。   接続が完了したら、以下5．に進んでください。
パターン2 ： 無線（Wi-Fi）で接続する。
製品添付のシールの情報にて、 中継機とパソコンを無線（Wi-Fi）接続します。 　各パソコンとの無線接続方法を知りたい場合は、 以下リンク先をご参考ください。 　Windows10／Windows8.1 ／ Windows8 ／ Windows7 ／ WindowsVista ／ WindowsXP ／ Mac OS X ※上記はルータとの接続方法コンテンツですが、 接続先を本製品（中継機）に置き換えてご参照ください。 接続が完了したら、以下5．に進んでください。

5．パソコンから、中継機の管理画面に以下の方法でアクセスします。
パソコンのブラウザー(Internet Explorerなど）を起動し、アドレス欄に下記のURLを入力します。

「このページは表示できません」といった表示がでても、問題ありません。
そのまま、アドレスバーに、【192.168.2.251】 をご入力ください。

6．ログイン用の入力画面が表示されますので、上下の入力欄に 「admin」 と入力します。

admin （半角小文字）

7．管理画面が開いたら、左側の「接続ウィザード」をクリックします。

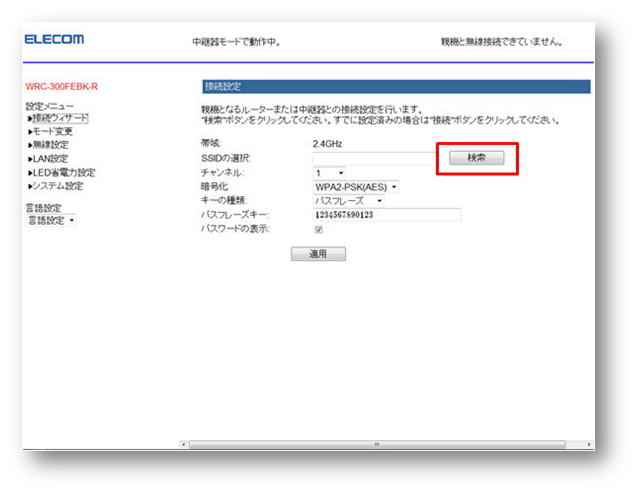

8．SSIDの選択の右にある「検索」をクリックします。

9．自動的に周囲の電波を検索し一覧表示します。



中継したい親機（RTまたはAP）が発している【SSID（電波名称）】の一番左端の選択に、
チェックを入れて、「次へ」 をクリックします。

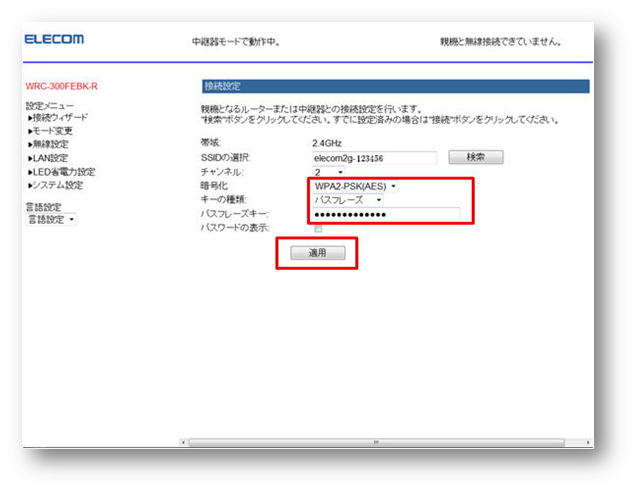

10．次に、接続するための「無線接続のパスワード」を入力します。



上記9．のSSIDに対しての【接続パスワード】を入力後、「適用」をクリックします。
※無線の暗号化方式により画面が若干変化します。

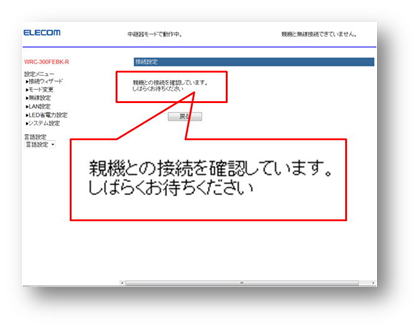

11．「設定の保存に成功しました。」の表示を確認後、「更新」をクリックします。

---

　　画面が切り替わらない場合

---

上記画面から自動で切り替わらない場合は、
中継機の再起動をお願いします。

※一度、中継機の電源を抜いて指し直すことで再起動となります。

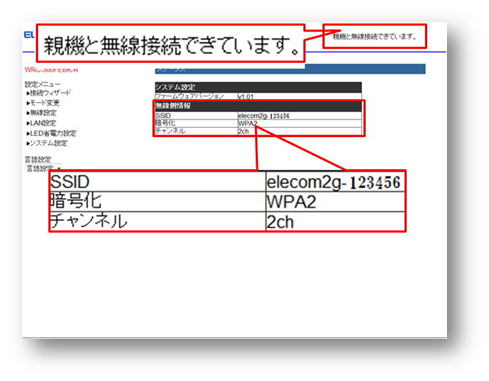

12．接続状態の確認をしてください。
中継設定が完了した場合、本製品のLEDランプの状態は、以下のとおりになります。

ランプ名称 色の状態 PWR 青点灯  2.4G 青点灯

手動による設定は以上で完了です。

次の「STEP3．中継機の設置場所」をご確認ください。
