文書番号：6405

Q．【Wi-Fiルータ】【WRC-シリーズ】【大型ルータ】ランプ（LED）の意味が知りたい／ランプ（LED）が光らない

【Wi-Fiルータ】【WRC-シリーズ】【大型ルータ】ランプ（LED）の意味が知りたい／ランプ（LED）が光らない

【WRC-シリーズ】ランプ（LED）の意味が知りたい／ランプ（LED）が光らない

本コンテンツでは、WRCから始まる大型ルーターの主なランプの説明と、
ランプが消灯、または正常につかない場合の対処法を記載しています。

ランプの説明はこちらより選択してください。

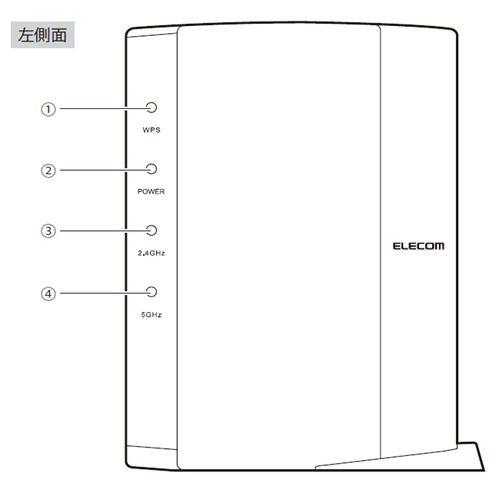

ルーター左側面のランプ

　※型番により、ランプの数や色が異なる場合があります。

番号	名称	ランプの色	ランプの状態と説明
①	WPSランプ	赤	点滅：WPS設定ボタンを押して、WPS機能を実行している状態です。約２分間、0.5秒間隔で点滅します。消灯：WPS機能を実行していない状態です。【ご参考】 ⇒　【Wi-Fiルータ】WPSとは？／WPSの概要
②	POWERランプ	青	点灯：本製品の電源が入った状態です。消灯：本製品の電源が切れた状態です。
③	2.4G WLANランプ	青	2.4GHz帯(11n/g/b)および5GHz帯(11ac/n/a)の接続状況を表示します。点灯：該当する帯域を使用する無線クライアント※1と接続中です。点滅：該当する帯域を使用する無線クライアントと接続を開始して10秒以内の状態です。消灯：該当する帯域を使用する無線クライアントがない状態です。※2
④	5G WLANランプ	青

※1

無線クライアント・・・とは？
Wi-Fi（無線LAN）に対応したデバイスのことを指します。
Wi-Fi接続が可能な、主にパソコンやタブレット、スマートフォンなどのことです。

※2

無線接続の方法についてはこちらのページをご覧ください。
⇒　端末別Wi-Fi接続方法

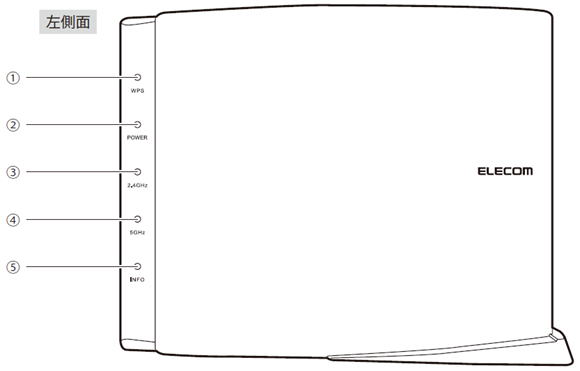

ルーター左側面のランプ（INFOランプあり）

　※型番により、ランプの数や色が異なる場合があります。

番号	名称	ランプの色	ランプの状態と説明
①	WPSランプ	赤	点滅：WPS設定ボタンを押して、WPS機能を実行している状態です。約２分間、0.5秒間隔で点滅します。消灯：WPS機能を実行していない状態です。【ご参考】 ⇒　【Wi-Fiルータ】WPSとは？／WPSの概要
②	POWERランプ	青	点灯：本製品の電源が入った状態です。消灯：本製品の電源が切れた状態です。
③	2.4G WLANランプ	青	2.4GHz帯(11n/g/b)および5GHz帯(11ac/n/a)の接続状況を表示します。点灯：該当する帯域を使用する無線クライアント※1と接続中です。点滅：該当する帯域を使用する無線クライアントと接続を開始して10秒以内の状態です。消灯：該当する帯域を使用する無線クライアントがない状態です。※2
④	5G WLANランプ	青
⑤	INFO（お知らせ）ランプ	赤	点灯：WAN側のIPアドレスを取得できていない状態です。インターネットには接続できません。点灯の場合、こちらのリンク先をご参考ください。⇒　リンク点滅：アップデート可能なファームがサーバ上にあります。（ファームウェアのアップデート通知機能が有効な場合のみ）またアップデート作業中も点滅します。 ※APモードご使用時は、このランプは消灯したままになります。

INFOランプが点灯・点滅している場合

●点灯の場合
以下のリンク先をご参照ください。
⇒　インターネットに接続出来ないトラブルシュート

●点滅の場合
以下のリンク先をご参照ください。
⇒　自動ファームウェアアップデート機能について（WRC-シリーズ）

※1

※2

無線接続の方法についてはこちらのページをご覧ください。
⇒　端末別Wi-Fi接続方法

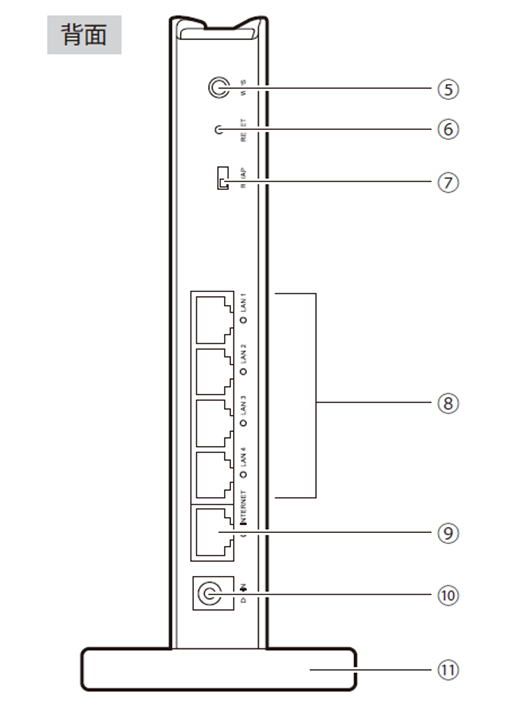

ルーター背面のランプ

　※型番により、ランプの数や色が異なる場合があります。

番号	名称	ランプの色	ランプの状態と説明
⑧	LANポート/ LANランプ1～4	青	パソコンやネットワーク機器を、有線LANで本製品に接続するためのポートです。点灯：有線LAN接続のパソコンやネットワーク機器とリンクが確立しています。消灯：ケーブルが未接続の状態です。
⑨	INTERNETポート/ INTERNETランプ	青	各種モデム(ONU、CTUなど)のWAN側機器からのケーブルを接続します。点灯：WAN側機器とのリンクが確立しています。消灯：ケーブルが未接続の状態です。
