WRC-W701-BのLEDランプ説明

対象型番

WRC-W701-B

ルーターの主なランプの説明

正面

番号	名称	ランプの状態と説明
①	POWERランプ	緑点灯：電源オン消灯：電源オフ
② ③	5GHzランプ 2.4GHzランプ	緑点灯：無線LAN有効時（Wi-Fi使用可能）、またはWPS、らくらく引っ越し機能成功時高速緑点滅：WPS、またはらくらく引っ越し機能失敗時（2分間）速い緑点滅：WPS 接続設定中遅い緑点滅：WPS、またはらくらく引っ越し機能実行中消灯：無線LAN無効時（Wi-Fi 使用不可）
④	INTERNETランプ	緑点灯：インターネットに接続中緑点滅：IPv4アドレスの取得に失敗した状態（IPv6のみでインターネットに接続中）消灯：インターネットに未接続
⑤	ROUTERランプ	緑点灯：ルーターモードで動作中消灯：APモード、中継器モードで動作中
⑥	STATUSランプ	緑点滅：起動中または回線自動判別中緑・橙交互点滅：APモード（アクセスポイントモード）時に本製品がグローバルIPアドレスを取得した状態速い橙点滅：初期化中遅い橙点滅：ファームウェア更新中消灯：起動完了

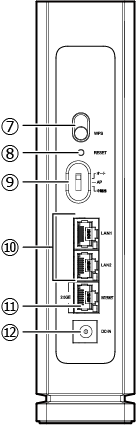

背面

番号	名称	ランプの状態と説明
⑦	WPSボタン	短く押す（1秒）：WPS接続を開始します長押し（3秒）：らくらく引っ越し機能を開始します。
⑧	RESETボタン	長押し（3秒）：STATUSランプが早い橙点滅になるまで長押しすると、出荷時設定に戻すことができます。
⑨	動作モード切替スイッチ	オート：ご利用環境にあわせてルーター/APモードを自動的に切り替えます。（通常はこちらでご利用ください） AP：アクセスポイント（ブリッジ）で動作します。上流に別のルーターやホームゲートウェイなどがある場合に設定します。中継器：中継器モードで利用したい場合に設定します。
⑩	LANポート	パソコンやネットワーク機器を、有線LANで接続するためのポートです。各ポートの横には、ランプがついています。
⑩	LANランプ1～3※	緑点灯：有線LAN接続のパソコンやネットワーク機器とのリンクが確立した状態です。緑点滅：データ転送中です。消灯：未接続
⑪	INTERNETポート（青色コネクタ）	各種モデム（ONU、CTU、HGWなど）のWAN（インターネット）側機器からのケーブルを接続します。ポートの横には、ランプがついています。
⑪	INTERNETランプ	緑点灯：WAN側機器とのリンクが確立、またはデータ転送中です。消灯：未接続
⑫	DC IN（電源ジャック）	本製品に付属のACアダプターを接続します。

ランプが正常につかない、ランプが消灯している場合

POWERランプが常時消灯している

POWERランプが常時消灯している場合は以下をお試しください。

・ルーターの専用ACアダプタを取り外す
・ACアダプタを接続するコンセントの差し込み口を変更する

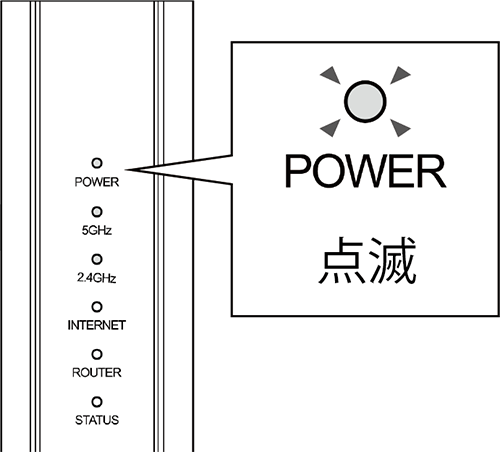

POWERランプの点滅が終わらない

POWERランプが赤点滅している場合、ファームウェア更新中です。
赤点滅中は、電源を絶対に切らないでください。

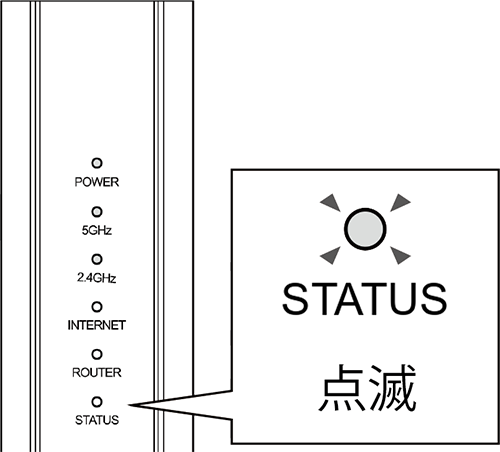

STATUSランプの点滅が終わらない

STATUSランプの状態により、意味が異なります。

速い橙点滅の場合：初期化中です。
遅い橙点滅の場合：ファームウェア更新中です。
橙点滅中は、電源を絶対に切らないでください。

緑点滅の場合：起動中または回線自動判別中です。
緑・橙交互点滅の場合：APモード（アクセスポイントモード）時に本製品がグローバルIPアドレスを取得した状態です。
初回起動時は、インターネット回線の自動判別などで10分程度時間がかかる場合があります。
そのまま何もせず、INTERNETランプが緑点灯または緑点滅になるまでお待ちください。

背面のLAN/INTERNETポートのランプが消灯している（LANケーブル接続時）

LANケーブルが接続されているポートのリンクランプが消灯している場合は以下をお試しください。

・LANケーブルを接続しなおす
・差し込み口を変更する
・ケーブルを交換してみる
・ルーターの再起動
・接続している機器の再起動
・ルーターのリセット※

※ルーターリセット時はルーター内にある設定が消えるため、再設定が必要です。

INTERNETポートが点灯しない

付属のLANケーブルで、弊社ルーターの「INTERNETポート」と「LANポート」を接続し、INTERNETポートのランプが点灯するかご確認ください。
※LANポートは、どのLANポートに接続しても問題ありません。

ランプ状況に改善がない場合

ランプ状況に改善がない場合、ルーター故障の可能性があります。
以下リンク先を確認ください。
