| Q．WRC-X1500GS2-B/WRC-X1800GS2-B/WRC-X3000GS4-BのLEDランプ説明
|
|
| |
|
WRC-X1500GS2-B/WRC-X1800GS2-B/WRC-X3000GS4-Bの
LEDランプ説明
ルーターの主なランプの説明、ランプが消灯または正常につかない場合の対処法について説明します。
対象型番
- WRC-X1500GS2-B
- WRC-X1800GS2-B
- WRC-X3000GS4-B
ルーターの主なランプの説明

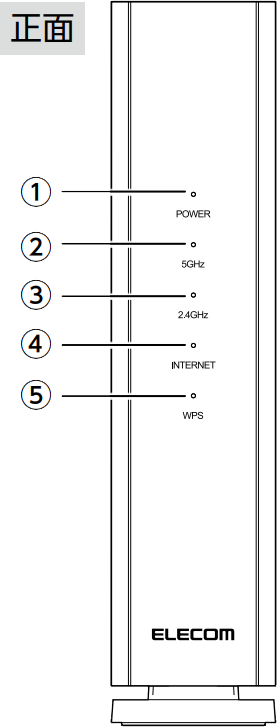

正面
| 番号 |
名称 |
ランプの状態と説明 |
| ① |
POWERランプ |
赤点灯：電源が投入され、起動中
赤点滅：初期化中、設定保存中、またはファームウェア更新中
※赤点滅中は、電源を絶対に切らないでください。
緑点滅：ルーターモードで起動中
緑点灯：ルーターモードで動作中
橙点滅：AP（アクセスポイント）モードで起動中
橙点灯：AP（アクセスポイント）モードで動作中
青点滅：中継器モードで起動中
青点灯：中継器モードで動作中
消灯：電源が切れた状態
|
②
③ |
5GHzランプ
2.4GHzランプ |
【ルーター/APモード時】
橙点灯：Wi-Fi が有効な状態
緑点灯：Wi-Fi が通信中
消灯：Wi-Fi が無効な状態
|
【中継器モード/Mesh子機動作時】
橙点灯：親機との距離が近すぎる状態
緑点灯：親機との距離が最適
赤点灯：親機との距離が遠い状態
消灯：親機と接続されていない状態
|
| ④ |
INTERNETランプ |
緑点灯：インターネットに接続中
緑点滅：インターネット回線の自動判別中
消灯：インターネットに未接続の状態 |
| ⑤ |
WPSランプ |
赤点滅（1秒点灯・1秒消灯）：WPS機能を実行し、EasyMesh対応子機や中継器と接続処理中です。約2分間点滅
赤点滅（2秒点灯・1秒消灯）：らくらく引っ越し機能の待ち受け状態
消灯：WPS機能、らくらく引っ越し機能等を実行していない状態 |

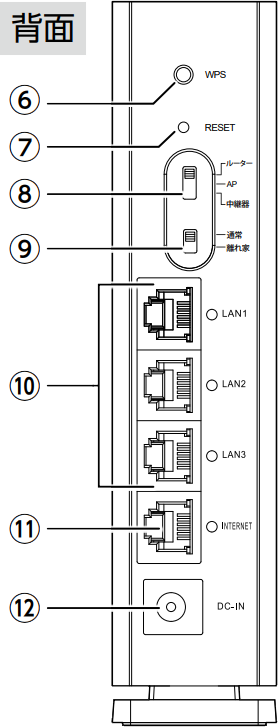

背面
| 番号 |
名称 |
ランプの状態と説明 |
| ⑥ |
WPSボタン |
3秒間押す：WPS機能を実行し、EasyMesh対応子機や中継器と接続を開始します。
15秒間押す：らくらく引っ越し機能を開始します。
|
| ⑦ |
RESETボタン |
5秒間押す：POWERランプが赤点滅し、設定値が初期化されます（工場出荷時の状態に戻ります）。
POWERランプ赤点滅中は、電源を絶対に切らないでください。
※詳細は本紙「初期化の方法」をご確認ください。
|
| ⑧ |
動作モード切替スイッチ |
ルーター：本製品の動作モードを選択するスイッチです。初期値は「ルーターモード」です。（通常はこちらでご使用ください）
AP：AP（アクセスポイント）で動作します。上流に別のルーターやホームゲートウェイなどがある場合に設定します。
中継器：中継器モードで使用したい場合に設定します。
|
| ⑨ |
離れ家モード切替スイッチ |
通常：通常モードで動作します。同じ建物内で使用する場合は変更不要です。
離れ家：離れ家モードで動作します。屋外を挟んで異なる建物で使用する場合、変更します。
|
| ⑩ |
LANポート |
LANランプ1～3：パソコンやネットワーク機器を、有線LANで接続するためのポートです。各ポートの横には、ランプがついています。
緑点灯：有線LAN接続のパソコンやネットワーク機器とのリンクが確立、またはデータ転送中です。
消灯：ケーブルが未接続の状態です。
|
| ⑪ |
INTERNETポート |
INTERNETランプ（青色コネクタ）：回線終端装置（ONU、CTU、HGW など）のWAN（インターネット）側機器からのケーブルを接続します。ポートの横には、ランプがついています。
緑点灯：WAN側機器とのリンクが確立、またはデータ転送中です。
消灯：ケーブルが未接続の状態です。
|
| ⑫ |
DC IN（電源ジャック） |
本製品に付属のACアダプターを接続します。 |
ランプが正常につかない、ランプが消灯している場合

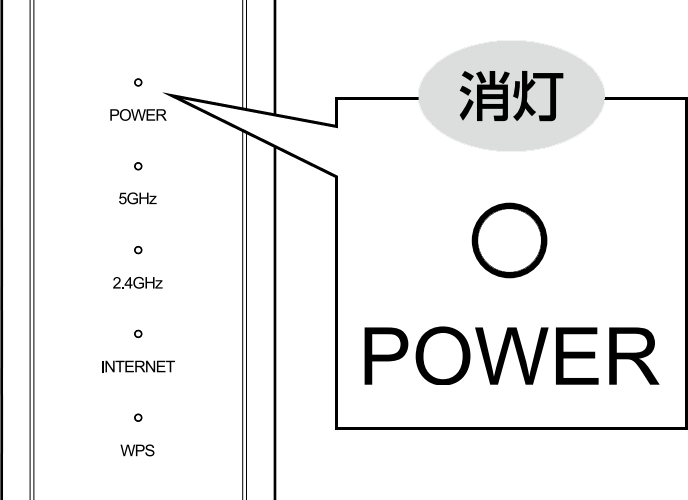

Powerランプが常時消灯している
Powerランプが常時消灯している場合は以下をお試しください。
・ルーターの専用ACアダプタを取り外す
・ACアダプタを接続するコンセントの差し込み口を変更する

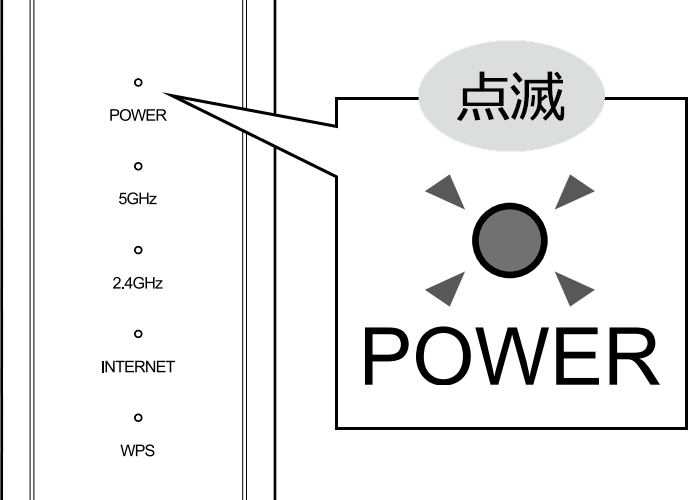

Powerランプの点滅が終わらない
Powerランプの点滅が終わらない場合は、以下の内容をお試しください。
・ルーターのコンセントを抜いた後、10秒待ってからもう一度差し直す
・ACアダプタを接続するコンセントの差し込み口を変更する
・電源タップを使用している場合は、壁のコンセントに直接差し込む
背面のLAN/Internetポートのランプが消灯している（LANケーブル接続時）
LANケーブルが接続されているポートのリンクランプが消灯している場合は以下をお試しください。
・LANケーブル接続しなおす
・差し込み口を変更する
・ケーブルを交換してみる
・ルーターの再起動
・接続している機器の再起動
・ルーターのリセット※
ルーターリセット時はルーター内にある設定が消えるため、再設定が必要です。

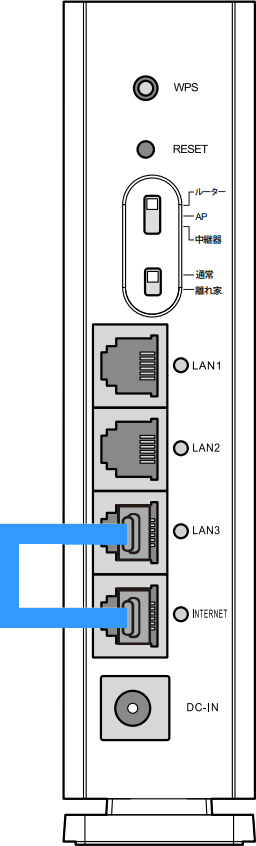

INTERNETポートが点灯しない
付属のLANケーブルで、弊社ルーターの「INTERNETポート」と「LANポート」を接続し、INTERNETポートのランプが点灯するかご確認ください。
LANポートは、どのLANポートに接続しても問題ありません。
ランプ状況に改善がない場合
ランプ状況に改善がない場合、ルーター故障の可能性があります。
以下リンク先を確認ください。
|
