Q．【EasyMeshルーター】ルーター・中継器のLED（ランプ）の意味が知りたい

ルーターのLED（ランプ）の意味が知りたい【EasyMesh対応ルーター・中継器】

はじめに

本コンテンツでは、ルーターの主なランプの説明と、ランプが消灯、または正常につかない場合の対処法を記載しています。

対象型番

・WMC-2LX2-B
・WMC-X1800GST2-B
・WSC-X1800GS2-B

確認したいルーターの「向き」を選択してください。

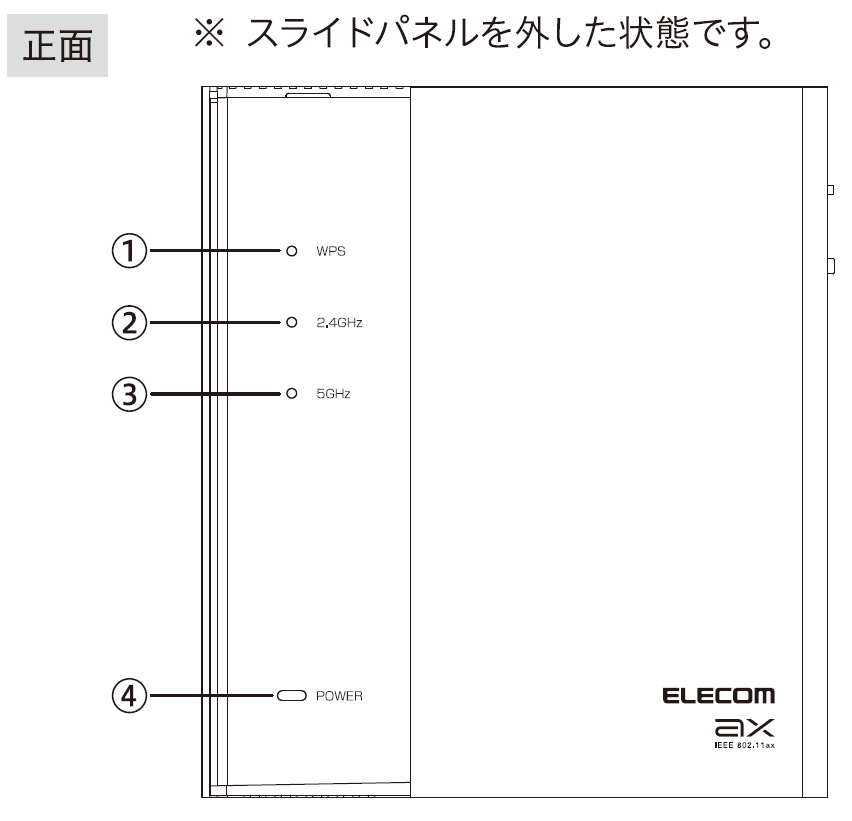

ルーター正面

※型番により、ランプの数や色が異なる場合があります。

番号	名称	ランプの色	ランプの状態と説明
①	WPSランプ	赤	赤点滅 1秒点灯 1秒消灯：WPS機能を実行している状態。約2分間点滅赤点滅 2秒点灯 1秒消灯：らくらく引っ越し機能の待ち受け状態消灯：WPS機能を実行していない状態
②	2.4GHzランプ	多種	黄点灯：無線LANが有効な状態緑点灯：無線LANが通信中消灯：無線LANが無効な状態
③	5GHzランプ	多種	黄点灯：無線LANが有効な状態緑点灯：無線LANが通信中消灯：無線LANが無効な状態
④	POWERランプ	多種	赤点灯：電源が投入され、起動している状態赤点滅：初期化中、設定保存中、またはファームウェア更新中※絶対に電源を切らない緑点滅：ルーターモードで起動中緑点灯：ルーターモードで動作中青点滅：AP（アクセスポイント）モードで起動中青点灯：AP（アクセスポイント）モードで動作中黄点滅：中継器モードで起動中黄点灯：中継器モードで動作中消灯：電源が切れた状態

× 説明を閉じる

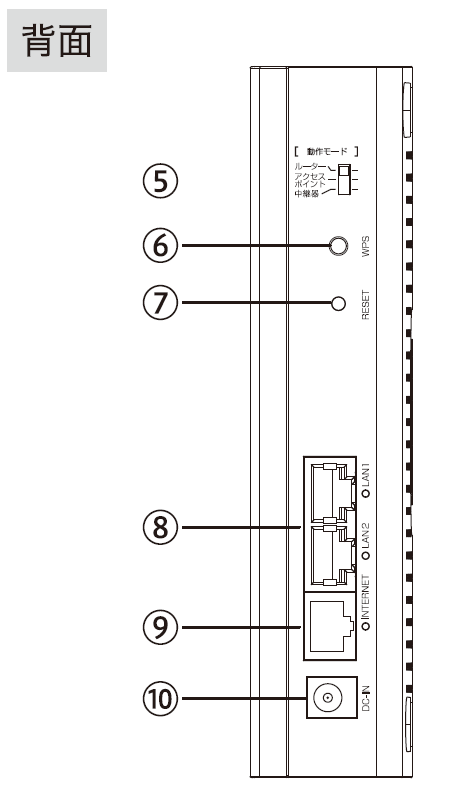

ルーター背面

※型番により、ランプの数（LANポートの数）が違う場合があります。

番号	名称	ランプの色	ランプの状態と説明
⑧	LANポート／LANランプ1～2	白	パソコンやネットワーク機器を、有線LANで本製品に接続するためのポートです。各ポートの横には、LEDランプが付いています。白点灯：有線LAN 接続のパソコンやネットワーク機器とのリンクが確立、またはデータ転送中消灯：ケーブルが未接続の状態
⑨	INTERNETポート／INTERNETランプ	白	各種モデム(ONU、CTU、HGWなど)のWAN（インターネット）側機器からのケーブルを接続。ポートの横にランプ白点灯：WAN 側機器とのリンクが確立、またはデータ転送中 ※ AP（アクセスポイント）モードの場合は、このポートはLAN ポートとして動作消灯：ケーブルが未接続の状態

× 説明を閉じる

中継器正面

※型番により、ランプの数や色が異なる場合があります。

番号	名称	ランプの色	ランプの状態と説明
①	WPSランプ	赤	赤点滅 1秒点灯 1秒消灯：WPS機能を実行している状態。約2分間点滅消灯：WPS機能を実行していない状態
②	2.4GHzランプ	多種	ランプの色によりルーターとの通信状態を確認緑点灯：本製品が最も効果的な場所に設定されている状態黄点灯：ルーターと本製品が近すぎる状態赤点灯：ルーターと本製品が離れすぎた状態消灯：ルーターと本製品が接続できていない
③	5GHzランプ	多種
④	POWERランプ	多種	赤点灯：電源が投入され、起動している状態赤点滅：初期化中、設定保存中、またはファームウェア更新中※絶対に電源を切らない黄点滅：起動中黄点灯：動作中消灯：電源が切れた状態

× 説明を閉じる

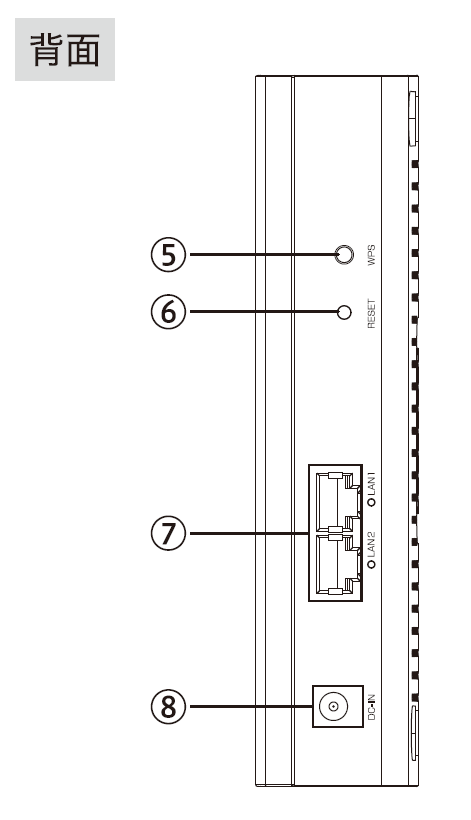

中継器背面

※型番により、ランプの数（LANポートの数）が違う場合があります。

番号	名称	ランプの色	ランプの状態と説明
⑦	LANポート／LANランプ1～2	白	パソコンやネットワーク機器を、有線LANで本製品に接続するためのポートです。各ポートの横には、LEDランプが付いています。白点灯：有線LAN 接続のパソコンやネットワーク機器とのリンクが確立、またはデータ転送中消灯：ケーブルが未接続の状態

× 説明を閉じる

ランプが正常につかない、ランプが消灯している場合

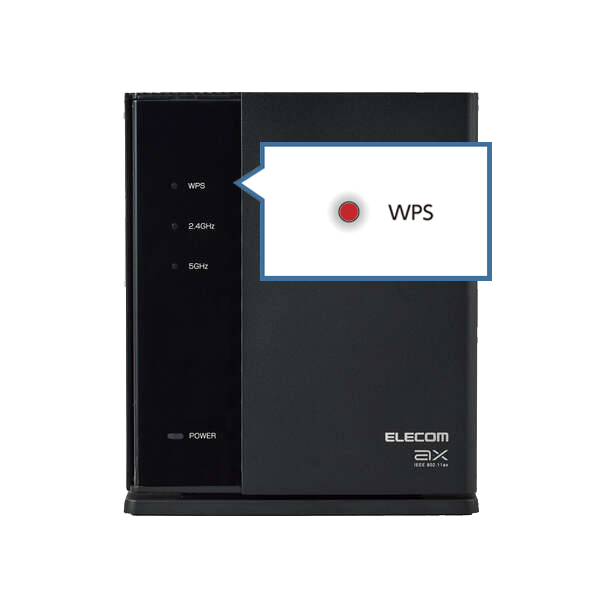

Case1　WPSランプが常時点灯している

WPSランプが常時点灯している場合は以下をお試しください。

・ルーターの再起動
・ルーターのリセット※

※ルーターリセット時はルーター内にある設定が消えるため、再設定が必要です。

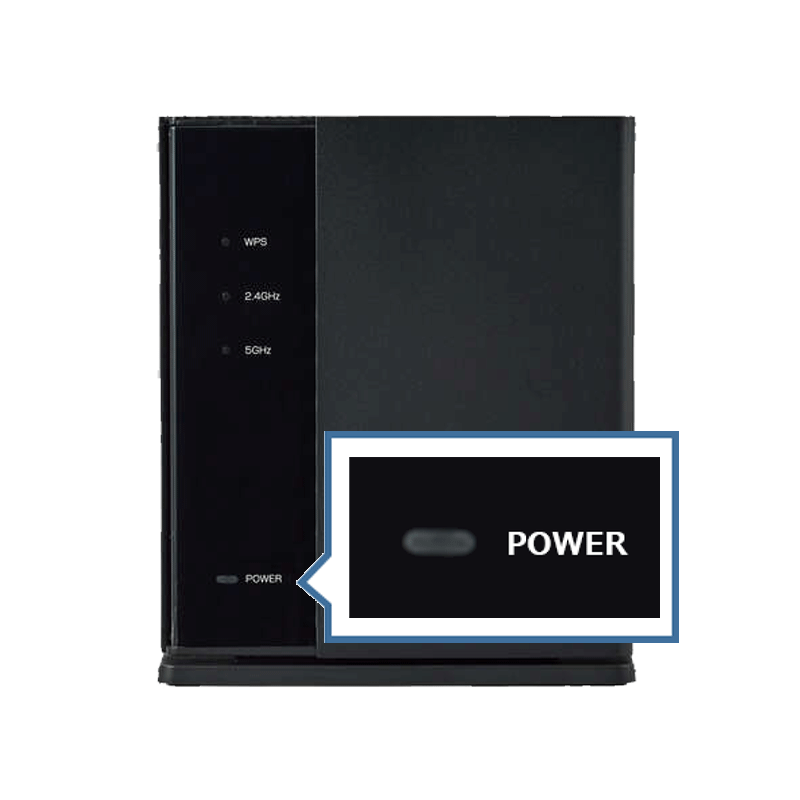

Case2　Powerランプが常時消灯している

Powerランプが常時消灯している場合は以下をお試しください。

・ルーターの専用ACアダプタを取り外す
・ACアダプタを接続するコンセントの差し込み口を変更する

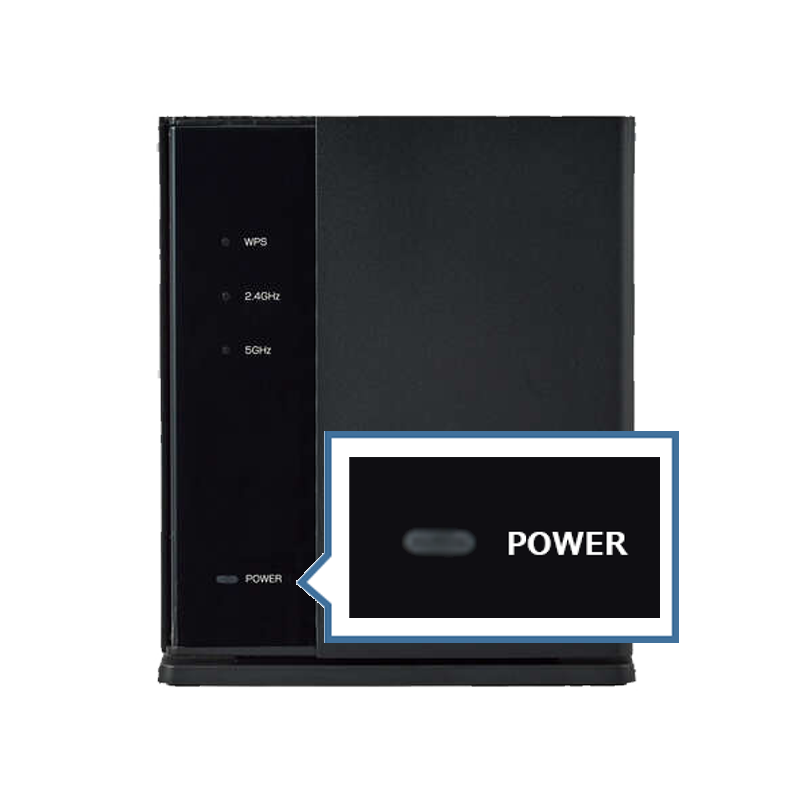

Case3　Powerランプの点滅が終わらない

Powerランプの点滅が終わらない場合は、以下の内容をお試しください

・ルーターのコンセントを抜いた後、10秒待ってからもう一度差し直す
・ACアダプタを接続するコンセントの差し込み口を変更する
・電源タップを使用している場合は、壁のコンセントに直接差し込む

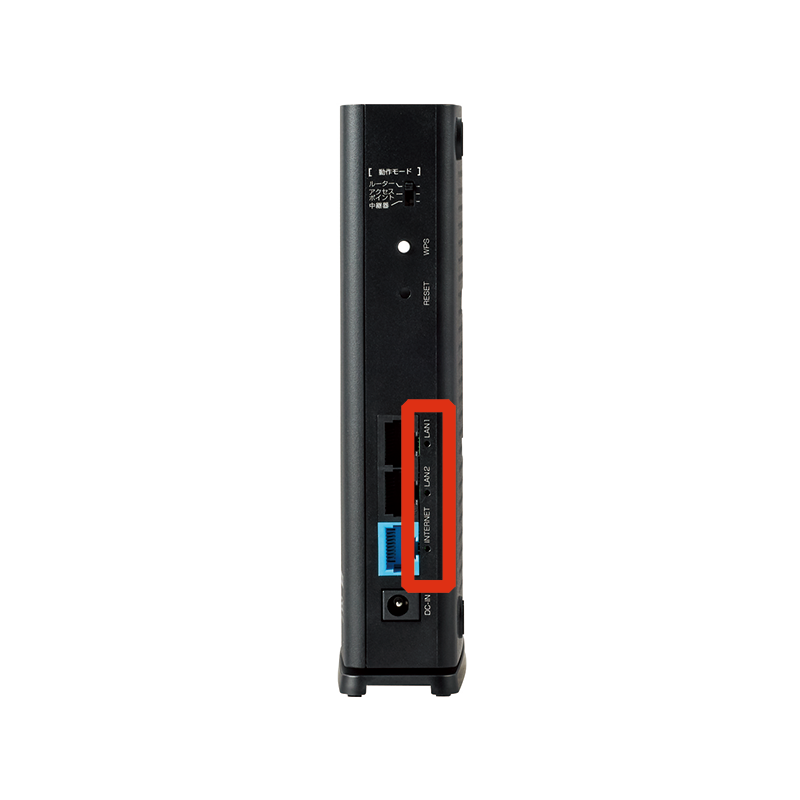

Case4　背面のLANポートのリンクランプが消灯している（LANケーブル接続時）

LANケーブルが接続されているポートのリンクランプが消灯している場合は以下をお試しください。

・LANケーブル接続しなおす

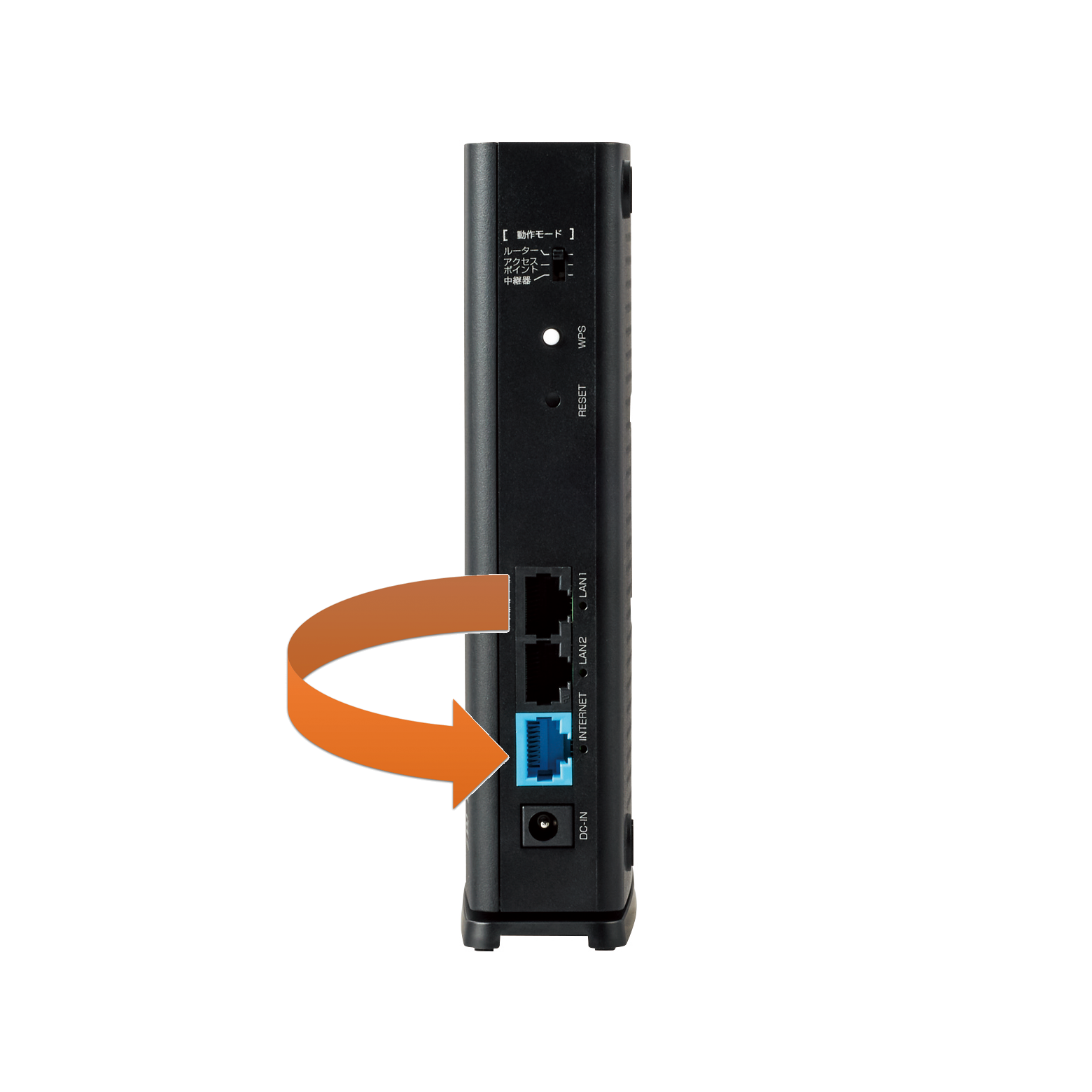

・差し込み口を変更する
・ケーブルを交換してみる
・ルーターの再起動
・接続している機器の再起動
・ルーターのリセット※

※ルーターリセット時はルーター内にある設定が消えるため、再設定が必要です。
