文書番号:8357
Q.ルーターのLED(ランプ)の意味が知りたい/LED(ランプ)が光らない

ルーターのLED(ランプ)の意味が知りたい
ルーターのLED(ランプ)の意味が知りたい

本コンテンツでは、ルーターの主なランプの説明と、ランプが消灯、または正常につかない場合の対処法を記載しています。

対象型番
・WRC-X3000GST2-B
・WRC-X3000GS2シリーズ
・WRC-X1800GSシリーズ
・WRC-X1500GSシリーズ

ランプの確認

確認したいルーターの「向き」を選択してください。

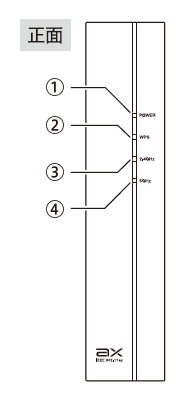

ルーター 正面

型番により、ランプの数や色が異なる場合があります。

番号 名称 ランプの色 ランプの状態と説明
POWERランプ 多種 点灯:電源が投入され、ブートしている状態
点滅:初期化中、設定保存中、またはファームウェア更新中
点滅:ルーターモードで起動中
点滅:AP(アクセスポイント)モードで起動中
点灯:ルーターモードで動作中
点灯:AP(アクセスポイント)モードで動作中
消灯:電源が切れた状態
WPSランプ 点滅 1秒点灯 1秒消灯:WPS機能を実行している状態
約2分間点滅
点滅 2秒点灯 1秒消灯:らくらく引っ越し機能の待ち受け状態
消灯:WPS機能を実行していない状態
2.4GHzランプ 多種 点灯:無線LANが有効な状態
点灯:無線LANが通信中
消灯:無線LANが無効な状態
5GHzランプ

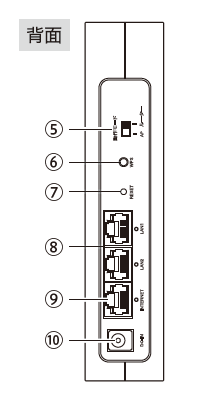

ルーター 背面

型番により、ランプの数(LANポートの数)が違う場合があります。

番号 名称 ランプの色 ランプの状態と説明
LANポート/LANランプ1~4 パソコンやネットワーク機器を、有線LANで本製品に接続するためのポートです。
各ポートの横には、LEDランプが付いています。

点灯:有線LAN 接続のパソコンやネットワーク機器とのリンクが確立、またはデータ転送中
消灯:ケーブルが未接続の状態
INTERNETポート/INTERNETランプ 各種モデム(ONU、CTU、HGWなど)のWAN(インターネット)側機器からのケーブルを接続します。ポートの横には、LEDランプがついています。

点灯:WAN 側機器とのリンクが確立、またはデータ転送中です。
※ AP(アクセスポイント)モードの場合は、このポートはLAN ポートとして動作します。
消灯:ケーブルが未接続の状態です。

ランプが正常につかない、ランプが消灯している場合

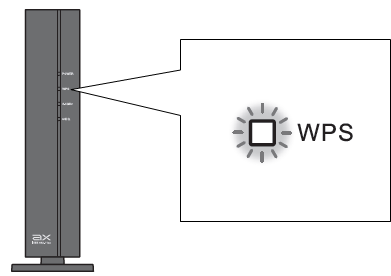

・WPSランプが常時点灯している

WPSランプが常時点灯している場合は以下をお試しください。

・ルーターの再起動
・ルーターのリセット※

ルーターリセット時はルーター内にある設定が消えるため、再設定が必要です。

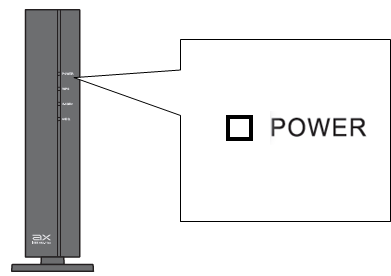

・Powerランプが常時消灯している

Powerランプが常時消灯している場合は以下をお試しください。

・ルーターの専用ACアダプタを取り外す
・ACアダプタを接続するコンセントの差し込み口を変更する


・Powerランプの点滅が終わらない

Powerランプの点滅が終わらない場合は、以下の内容をお試しください

・ルーターのコンセントを抜いた後、10秒待ってからもう一度差し直す
・ACアダプタを接続するコンセントの差し込み口を変更する
・電源タップを使用している場合は、壁のコンセントに直接差し込む

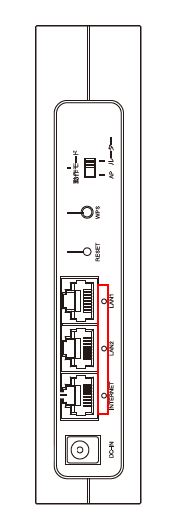

・背面のLANポートのリンクランプが消灯している(LANケーブル接続時)

LANケーブルが接続されているポートのリンクランプが消灯している場合は以下をお試しください。

・LANケーブル接続しなおす
・差し込み口を変更する
・ケーブルを交換してみる
・ルーターの再起動
・接続している機器の再起動
・ルーターのリセット※

※ルーターリセット時はルーター内にある設定が消えるため、再設定が必要です。

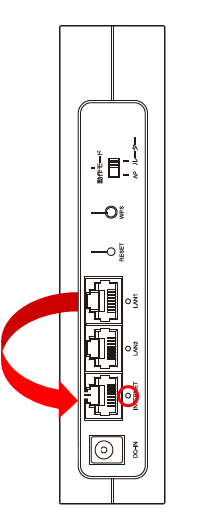

・INTERNETポートが点灯するか

付属のLANケーブルで、弊社ルーターの「INTERNETポート」と「LANポート」を接続し、
INTERNETポートのランプが点灯するかご確認ください。

※LANポートは、どのLANポートに接続しても問題ありません。



ランプ状況に改善がない場合

ランプ状況に改善がない場合、ルーター故障の可能性がございます。
以下リンク先をご参照ください。



▾ご参考
らくらく引っ越し機能ではプロバイダ情報は引き継げません。
プロバイダ情報は新しいルーターに再度入力してください。
