文書番号：8333

Q．ランプ（LED）の意味が知りたい／ランプ（LED）が光らない【WRC-G01-W】【WRC-X3200GST3-B】

ランプ（LED）の意味が知りたい

本コンテンツでは、WRC-G01-W、WRC-X3200GST3-Bシリーズルーターの主なランプの説明と、ランプが消灯、または正常につかない場合の対処法を記載しています。

・WRC-G01-W
・WRC-X3200GST3-B

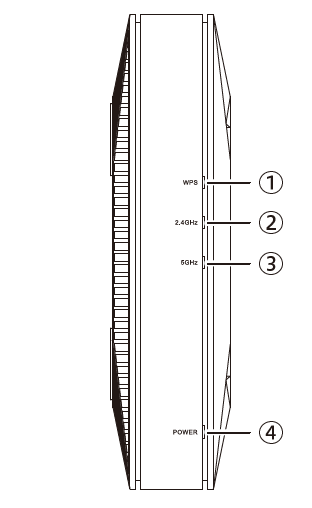

番号

名称

ランプの色

ランプの状態と説明

①

WPSランプ

赤

赤点滅（1秒点灯1秒消灯）	：	WPS機能を実行している状態です。約2分間点滅します。
赤点滅（2秒点灯1秒消灯）	：	らくらく引っ越し機能の待ち受け状態です。
消灯	：	WPS機能またはらくらく引っ越し機能を実行していない状態です。

②

2.4GHzランプ

白

白点灯	：	無線LANが有効な状態です。
白点滅	：	無線LANが通信中です。
消灯	：	無線LANが無効な状態です。

③

5GHzランプ

④

Powerランプ

多種

紫点滅	：	起動中、初期化中、設定保存中、またはファームウェア更新中です。
青点灯	：	AP（アクセスポイント）モードで動作中です。
緑点灯	：	ルーターモードで動作中です。
消灯	：	電源が切れた状態です。

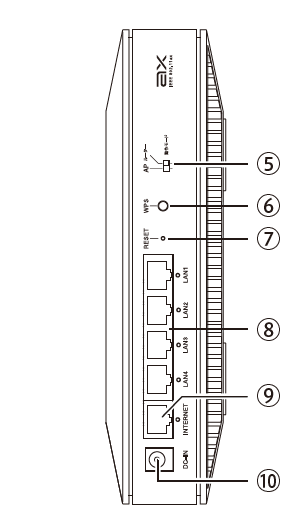

番号

名称

ランプの色

ランプの状態と説明

⑧

LANポート
/LANランプ１～4

白

パソコンやネットワーク機器を、有線LANで接続するためのポートです。
各ポートの横には、LEDランプがついています。

白点灯	：	有線LAN接続のパソコンやネットワーク機器とリンクが確立しています。
白点滅	：	データ転送中です。
消灯	：	ケーブルが未接続の状態です。

⑨

INTERNETポート
/INTERNETランプ
（青色コネクタ）

白

各種モデム（ONU、CTU、HGWなど）のWAN（インターネット）側機器からの
ケーブルを接続します。
ポートの横には、LEDランプがついています。
※ AP（アクセスポイント）モードの場合は、このポートはLAN ポートとして動作します。

白点灯	：	WAN側機器とのリンクが確立しています。
白点滅	：	データ転送中です。
消灯	：	ケーブルが未接続の状態です。

ランプが正常につかない、ランプが消灯している場合

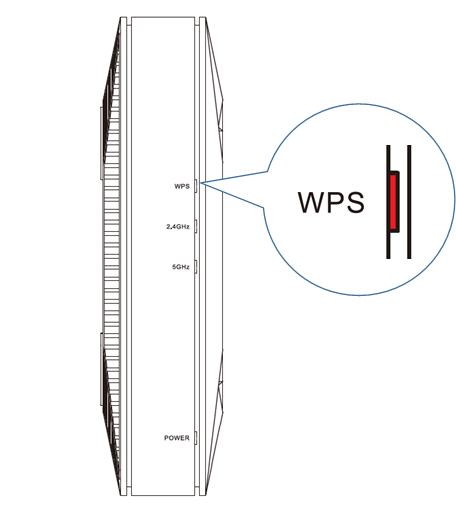

Case 1　WPSランプが常時点灯している。

WPSランプが常時点灯している場合は以下をお試しください。

・ルーターの再起動
・ルーターのリセット※

※ルーターのリセット時はルーター内にある設定が消えるため、再設定が必要です。

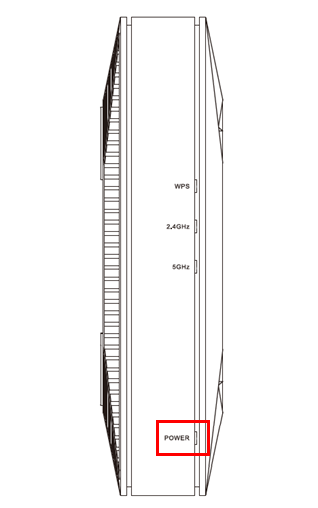

Case 2　Powerランプが常時消灯している

Powerランプが常時消灯している場合は以下をお試しください。

・ルーターの専用ACアダプタを取り外す
・ACアダプタを接続するコンセントの差し込み口を変更する

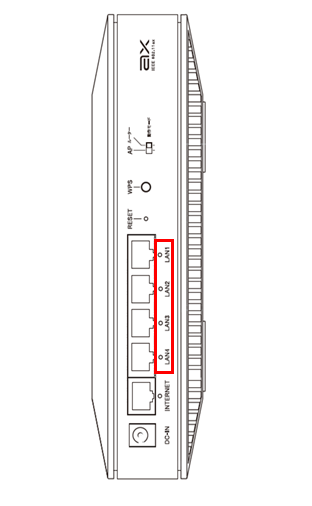

Case 3　背面のLANポートのリンクランプが消灯している（LANケーブル接続時）

LANケーブルが接続されているポートのリンクランプが消灯している場合は以下をお試しください。
・LANケーブル接続しなおす

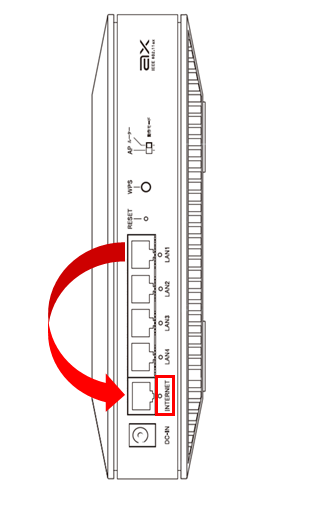

・差し込み口を変更する
・ケーブルを交換してみる
・ルーター再起動
・接続している機器の再起動
・ルーターのリセット※

※ルーターリセット時はルーター内にある設定が消えるため、再設定が必要です。
