文書番号：11129

Q．WRC-BEシリーズのLEDランプの光り方とその意味について

WRC-BEシリーズのLEDランプの光り方とその意味について

ルーターの主なランプの説明、ランプが消灯または正常につかない場合の対処法について説明します。

対象型番

WRC-BE36QS-B
WRC-BE94XS-B

ルーターの主なランプの説明

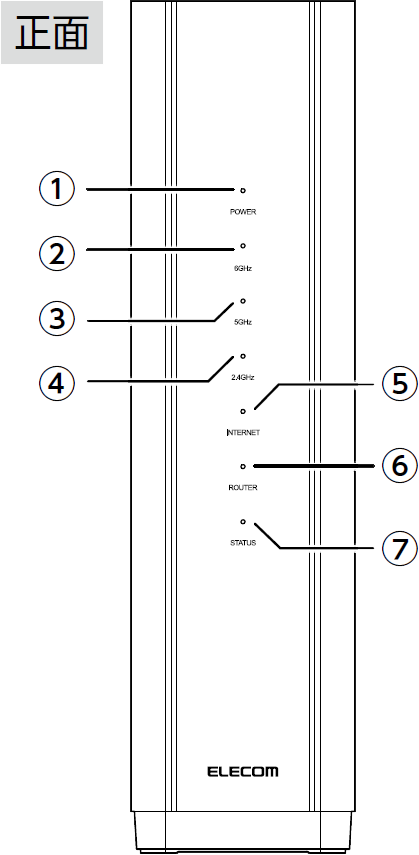

正面

番号	名称	ランプの状態と説明
①	POWERランプ	緑点灯：電源オン消灯：電源オフ
② ③ ④	6GHzランプ※ 5GHzランプ 2.4GHzランプ	緑点灯：無線LAN 有効時（Wi-Fi 使用可能）、またはWPS、らくらく引っ越し機能成功時高速緑点滅：WPS、またはらくらく引っ越し機能失敗時（2 分間）速い緑点滅：WPS 接続設定中遅い緑点滅：WPS、またはらくらく引っ越し機能実行中消灯：無線LAN無効時（Wi-Fi 使用不可）
⑤	INTERNETランプ	緑点灯：インターネットに接続中緑点滅：IPv4 アドレスの取得に失敗した状態（IPv6 のみでインターネットに接続中）消灯：インターネットに未接続
⑥	ROUTERランプ	緑点灯：ルーターモードで動作中消灯：APモード、中継器モードで動作中
⑦	STATUSランプ	緑点滅：起動中または回線自動判別中緑・橙交互点滅：AP モード（アクセスポイントモード）時に本製品がグローバルIP アドレスを取得した状態速い橙点滅：初期化中遅い橙点滅：ファームウェア更新中消灯：起動完了

WRC-BE36QS-Bは「2.4GHz/5GHz」のみです。

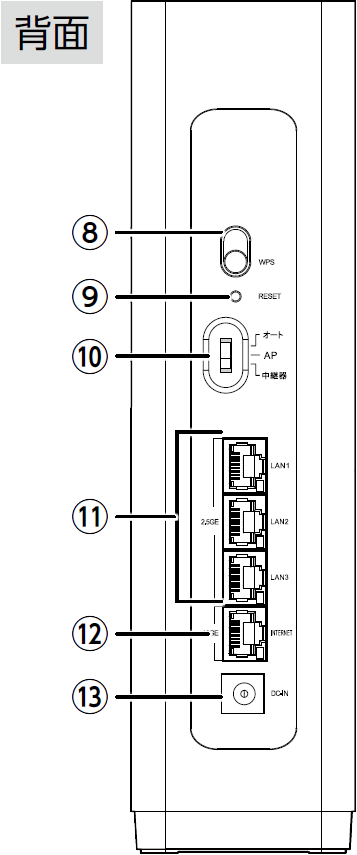

背面

番号	名称	ランプの状態と説明
⑧	WPSボタン	短く押す（1秒）：WPS 接続を開始します長押し（3秒）：らくらく引っ越し機能を開始します。
⑨	RESETボタン	長押し（3秒）：STATUS ランプが早い橙点滅になるまで長押しすると、出荷時設定に戻すことができます。
⑩	動作モード切替スイッチ	オート：ご利用環境にあわせてルーター/AP モードを自動的に切り替えます。（通常はこちらでご利用ください） AP：アクセスポイント（ブリッジ）で動作します。上流に別のルーターやホームゲートウェイなどがある場合に設定します。中継器：中継器モードで利用したい場合に設定します。
⑪	LAN ポート	パソコンやネットワーク機器を、有線LAN で接続するためのポートです。各ポートの横には、ランプがついています。
⑪	LANランプ1～3※	緑点灯：有線LAN接続のパソコンやネットワーク機器とのリンクが確立した状態です。緑点滅：データ転送中です。消灯：未接続
⑫	INTERNET ポート（青色コネクタ）	各種モデム（ONU、CTU、HGW など）のWAN（インターネット）側機器からのケーブルを接続します。ポートの横には、ランプがついています。
⑫	INTERNETランプ	緑点灯：WAN側機器とのリンクが確立、またはデータ転送中です。消灯：未接続
⑬	DC IN（電源ジャック）	本製品に付属のAC アダプターを接続します。

WRC-BE36QS-BのLANポートは2つです。

ランプが正常につかない、ランプが消灯している場合

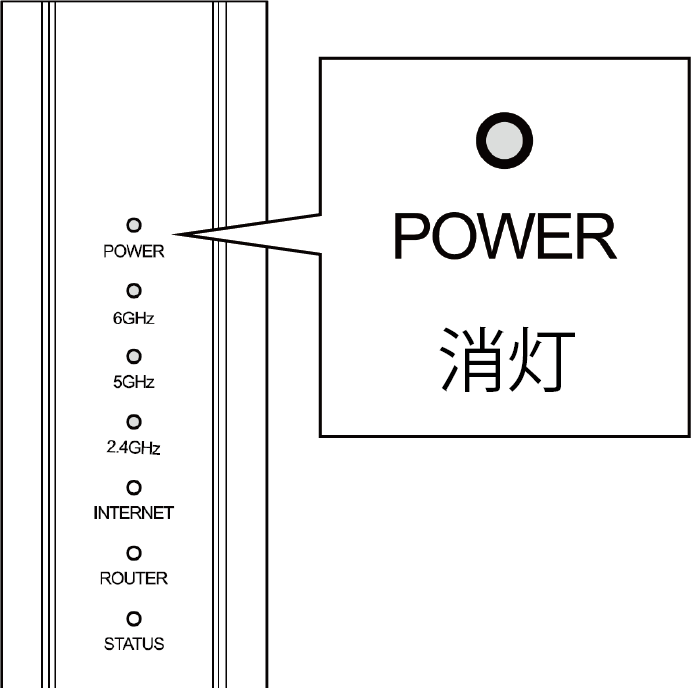

Powerランプが常時消灯している

Powerランプが常時消灯している場合は以下をお試しください。

・ルーターの専用ACアダプタを取り外す
・ACアダプタを接続するコンセントの差し込み口を変更する

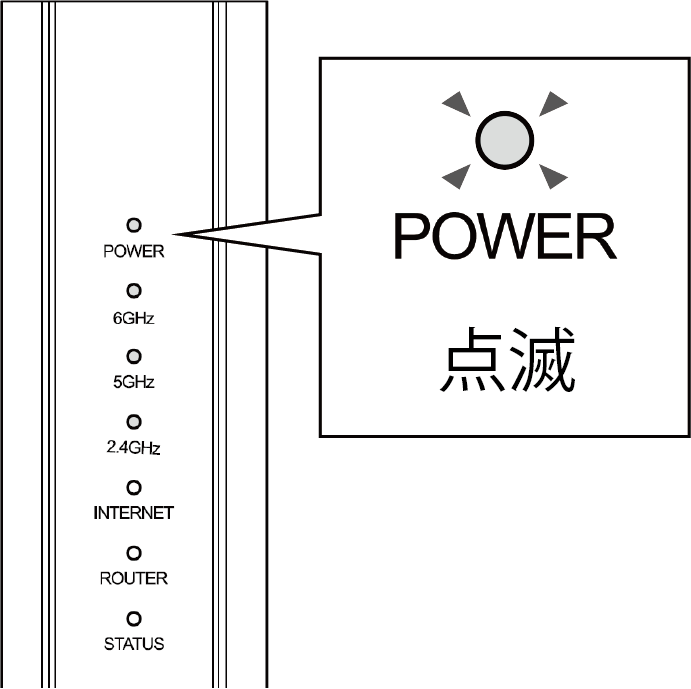

Powerランプの点滅が終わらない

Powerランプの点滅が終わらない場合は、以下の内容をお試しください。

・ルーターのコンセントを抜いた後、10秒待ってからもう一度差し直す
・ACアダプタを接続するコンセントの差し込み口を変更する
・電源タップを使用している場合は、壁のコンセントに直接差し込む

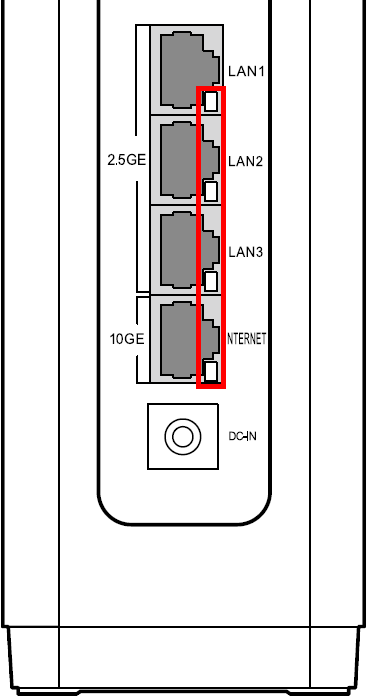

背面のLAN/Internetポートのランプが消灯している（LANケーブル接続時）

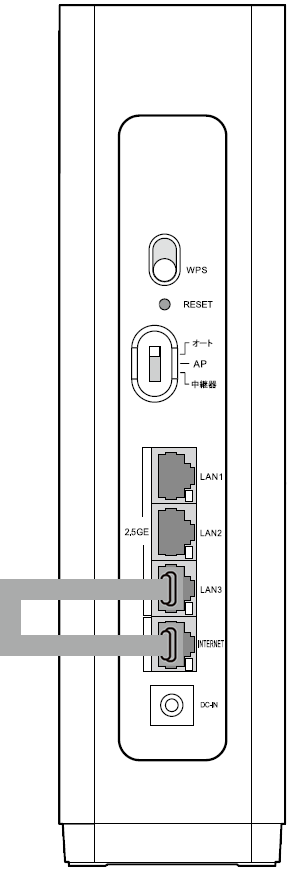

LANケーブルが接続されているポートのリンクランプが消灯している場合は以下をお試しください。

・LANケーブル接続しなおす
・差し込み口を変更する
・ケーブルを交換してみる
・ルーターの再起動
・接続している機器の再起動
・ルーターのリセット※

※ルーターリセット時はルーター内にある設定が消えるため、再設定が必要です。
