文書番号：11038
Q．ルーターのLED（ランプ）の意味が知りたい

ルーターのLED（ランプ）の意味が知りたい
ルーターのLED（ランプ）の意味が知りたい

本コンテンツでは、ルーターの主なランプの説明と、ランプが消灯、または正常につかない場合の対処法を記載しています。

対象型番

WRC-X3000GS3-B
ルーターの主なランプの説明

確認したいルーターの「向き」を選択してください。

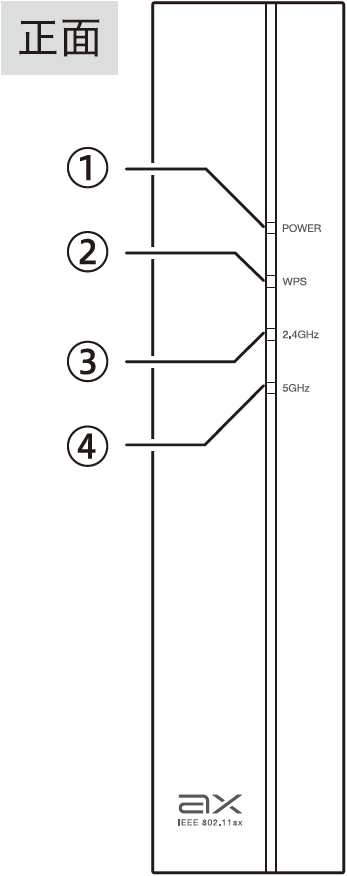

番号 名称 ランプの状態と説明
① POWERランプ 赤点灯： 電源が投入され、起動している状態。
赤点滅： 初期化中、設定保存中、またはファームウェア更新中。
※ 赤点滅中は、電源を絶対に切らないでください。
緑点灯： ルーターモードで動作中。
緑点滅： ルーターモードで起動中。
橙点灯： AP（アクセスポイント）モードで動作中。
橙点滅： AP（アクセスポイント）モードで起動中。
消灯： 電源が切れた状態です。
② WPSランプ 赤点滅（1秒点灯1秒消灯） ： WPS機能を実行している状態。約2分間点滅。
赤点滅（2秒点灯1秒消灯） ：らくらく引っ越し機能の待ち受け状態。
消灯： WPS 機能またはらくらく引っ越し機能を実行していない状態。
③ 2.4GHzランプ 橙点灯： Wi-Fi（無線LAN）が有効な状態。
緑点灯： Wi-Fi（無線LAN）が通信中。
消灯： Wi-Fi（無線LAN）が無効な状態。
④ 5GHzランプ

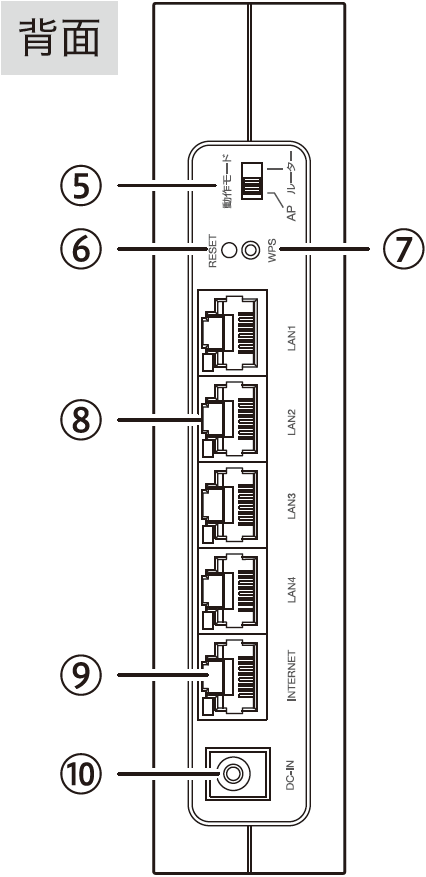

番号 名称 ランプの状態と説明
⑤ 動作モード切替スイッチ 本製品の動作モードを選択するスイッチです。
ルーターモード/AP（アクセスポイント）モードから選択できます。
初期値は「ルーターモード」です。
動作モードを切り替えるときは、必ず本製品の電源を切った状態でスイッチを変更してください。
⑥ RESET（リセット）ボタン このボタンを押し続けるとPOWERランプが赤点滅し、設定値が初期化されます（工場出荷時の状態に戻ります）。 POWERランプが赤点滅を始めるまで約5秒かかります。
POWERランプ赤点滅中は、電源を絶対に切らないでください。
⑦ WPSボタン 2～3秒長押し： WPS機能搭載の無線子機（無線LANアダプターなど）と接続するときに使用します。
15秒長押し： らくらく引っ越し機能の待ち受け状態になります。
⑧ LAN ポート／LANランプ1～4 パソコンやネットワーク機器を、有線LANで接続するためのポートです。
各ポートの横には、ランプがついています。
緑点灯： 有線LAN接続のパソコンやネットワーク機器とのリンクが確立、またはデータ転送中です。
消灯： ケーブルが未接続の状態です。
⑨ INTERNET ポート／INTERNET ランプ（青色コネクター） 各種モデム（ONU、CTU、HGWなど）のWAN（インターネット）側機器からのケーブルを接続します。
ポートの横には、ランプがついています。
緑点灯： WAN側機器とのリンクが確立、またはデータ転送中です。
消灯： ケーブルが未接続の状態です。
※ AP（アクセスポイント）モードの場合は、このポートはLANポートとして動作します。
⑩ DC IN（電源ジャック） 本製品に付属のACアダプターを接続します。
本製品に付属以外のACアダプターを接続しないでください。
また、本製品付属のACアダプターは他の製品に使用しないでください。


▾ご参考

マニュアルはこちら

ランプが正常につかない、ランプが消灯している場合

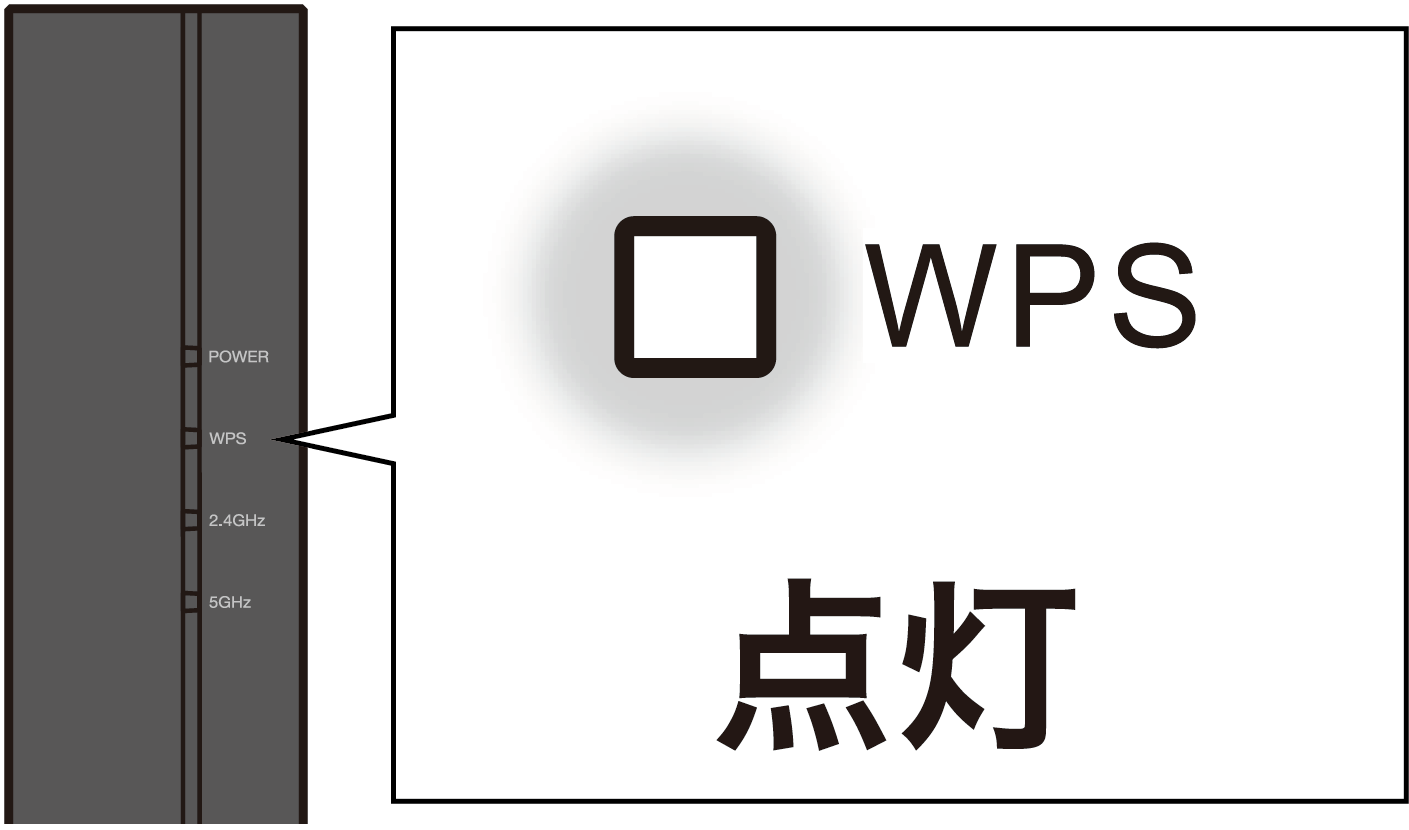

Case1　WPSランプが常時点灯している

WPSランプが常時点灯している場合は以下をお試しください。

・ルーターの再起動
・ルーターのリセット※

※ルーターリセット時はルーター内にある設定が消えるため、再設定が必要です。

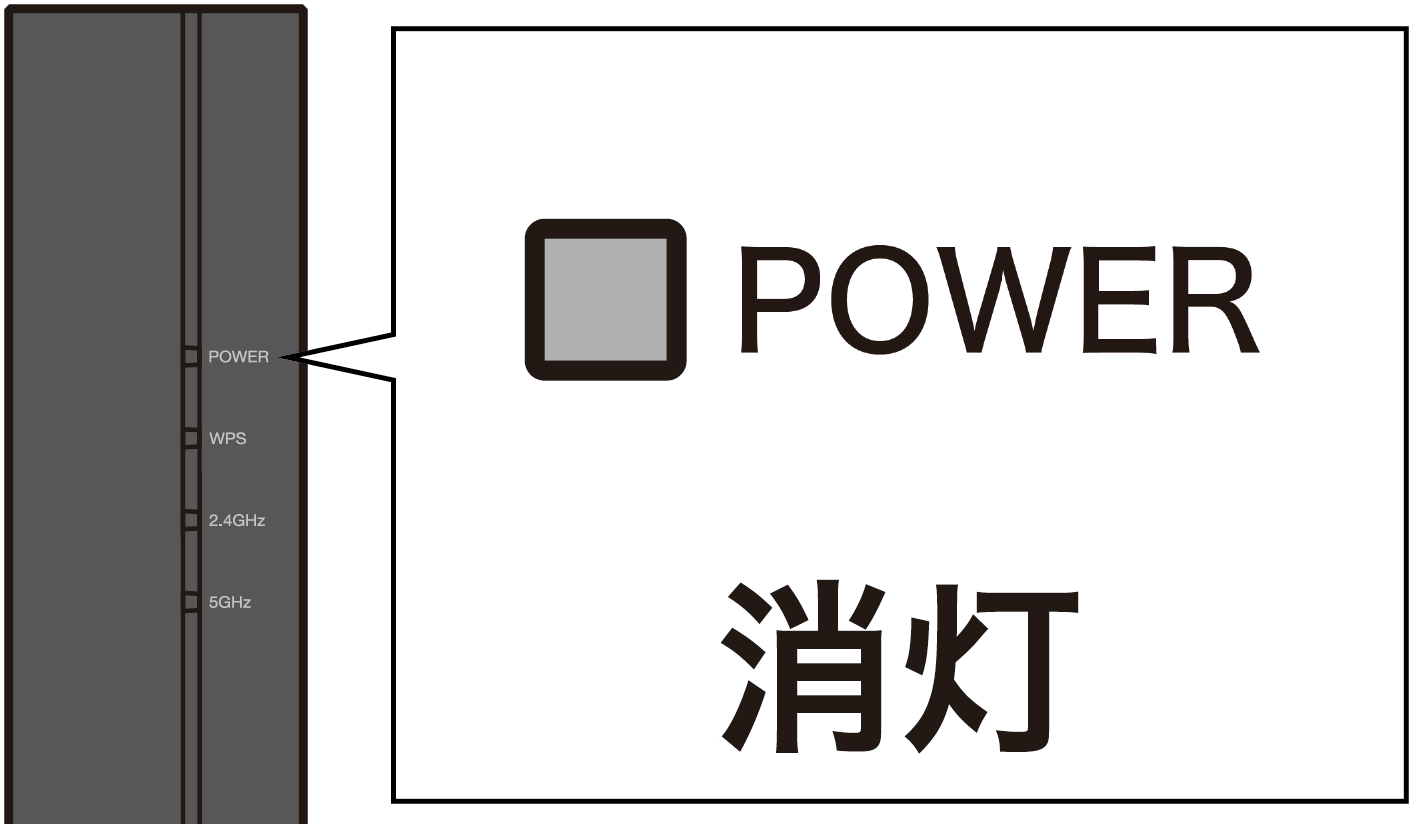

Case2　Powerランプが常時消灯している

Powerランプが常時消灯している場合は以下をお試しください。

・ルーターの専用ACアダプタを取り外す
・ACアダプタを接続するコンセントの差し込み口を変更する

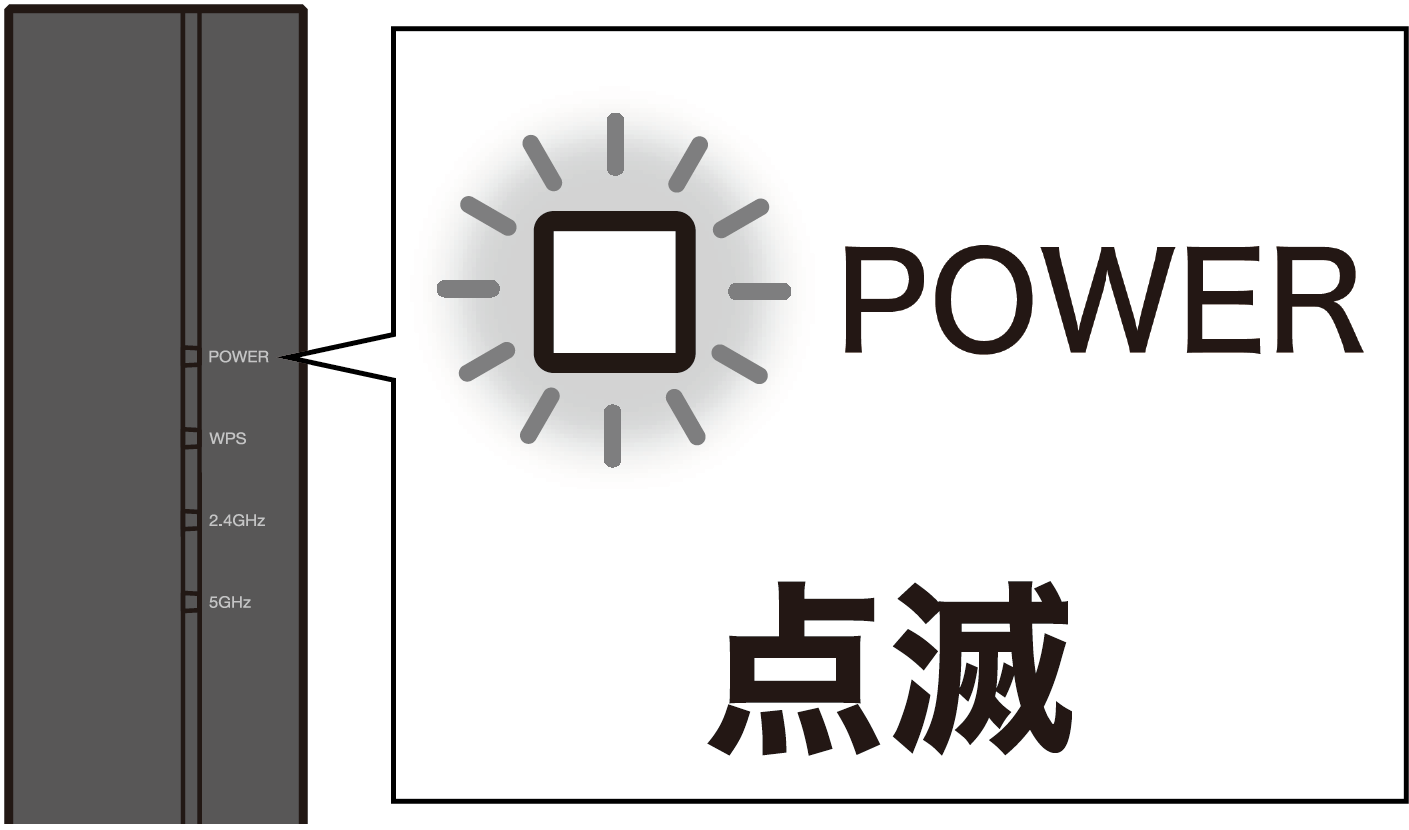

Case3　Powerランプの点滅が終わらない

Powerランプの点滅が終わらない場合は、以下の内容をお試しください

・ルーターのコンセントを抜いた後、10秒待ってからもう一度差し直す
・ACアダプタを接続するコンセントの差し込み口を変更する
・電源タップを使用している場合は、壁のコンセントに直接差し込む

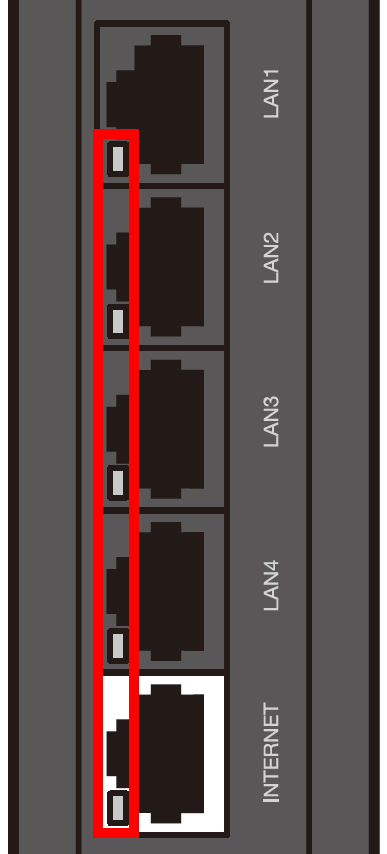

Case4　背面のLANポートのリンクランプが消灯している（LANケーブル接続時）

LANケーブルが接続されているポートのリンクランプが消灯している場合は以下をお試しください。

・LANケーブル接続しなおす
・差し込み口を変更する
・ケーブルを交換してみる
・ルーターの再起動
・接続している機器の再起動
・ルーターのリセット※

※ルーターリセット時はルーター内にある設定が消えるため、再設定が必要です。

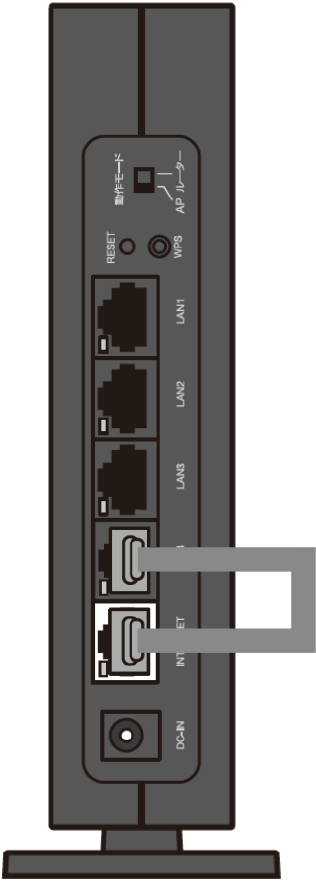

Case5　INTERNETポートが点灯するか

付属のLANケーブルで、弊社ルーターの「INTERNETポート」と「LANポート」を接続し、
INTERNETポートのランプが点灯するかご確認ください。

※LANポートは、どのLANポートに接続しても問題ありません。

ランプ状況に改善がない場合

ランプ状況に改善がない場合、ルーター故障の可能性がございます。
以下のリンクをご参照ください。

製品が故障かな？と思ったら・・・



▾ご参考
らくらく引っ越し機能ではプロバイダ情報は引き継げません。
プロバイダ情報は新しいルーターに再度入力してください。

作成日時：2023-11-24
更新日時：2024-12-05
