Q．HD-TVI対応4chレコーダー（SMT20R21）＋HD-TVIカメラの設定方法（4．動体検知編）

動体検知の設定手順のコンテンツになります。

項目
STEP1	動体検知を有効にする
STEP2	検出範囲の設定
STEP3	イベント録画の再生
STEP4	メール通知設定

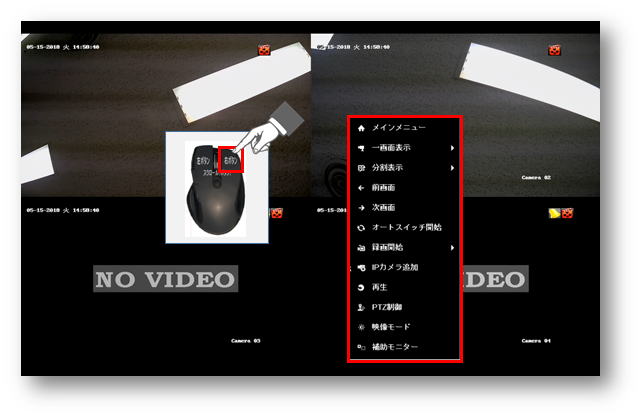

1）ライブビュー画面上で右クリックしメニューを表示させます。

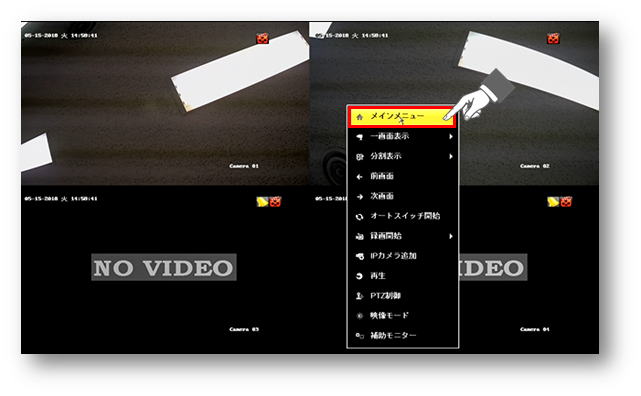

2）メニュー内の「メインメニュー」を選択します。

補足

一定時間操作をしていない場合は

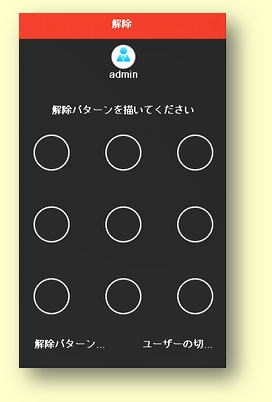

メインメニュークリック後に解除パターンを要求されます。
解除パターンを描く事で次に進む事ができます。

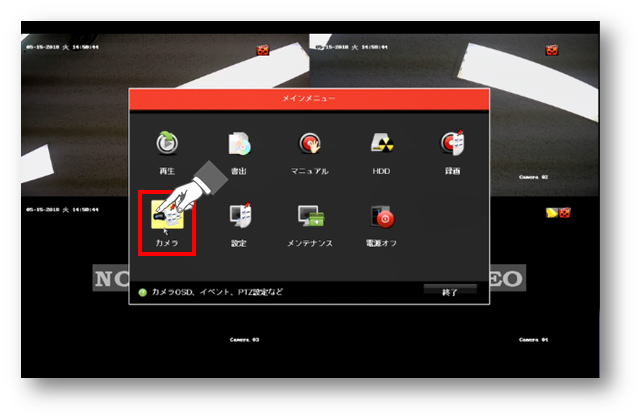

3）メインメニュー内の「カメラ」を選択します。

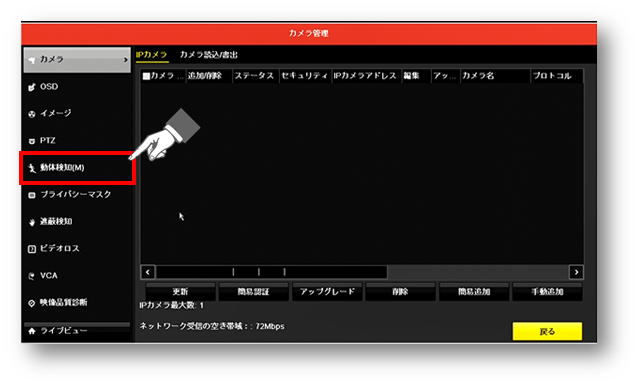

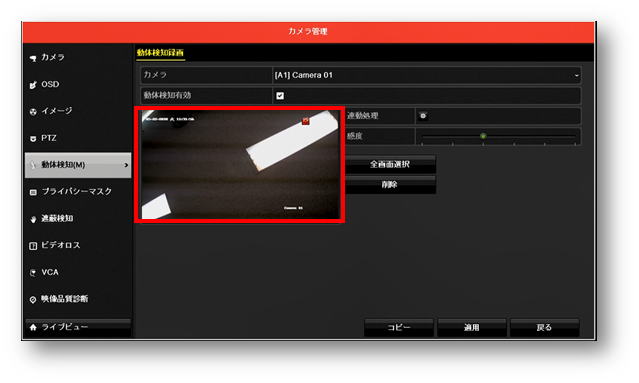

4）カメラ設定内の「動体検知」をクリックします。

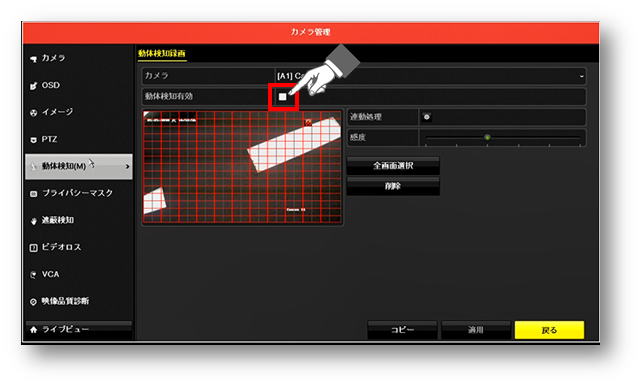

5）「動体検知有効」にチェックを入れます。

検出する範囲の設定手順について説明します。
以下、赤線の箇所が、動体検知する対象エリアを意味します。

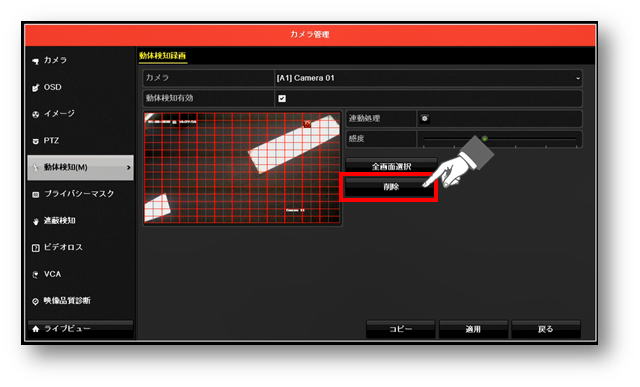

1）新規で検出範囲を作成するために、「削除」をクリックします。

補足

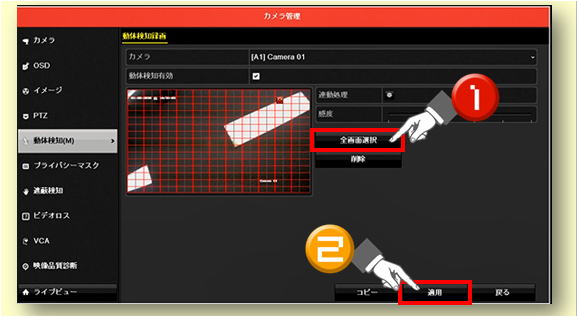

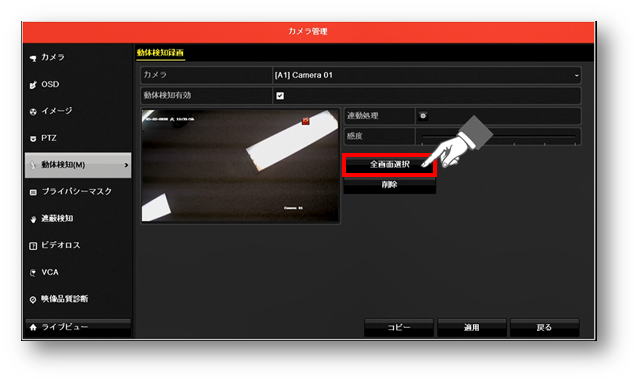

もし、カメラで撮影された全てのエリアを動体検知とする場合は
「全画面選択」クリックします。
その後、適用をクリックし、STEP３にお進みください。

2）赤枠内がカメラで撮影される範囲です。
次の例を参考に、動体検知をするエリア（範囲）を任意に設定してください。

■例1■一定範囲のエリアを指定する場合

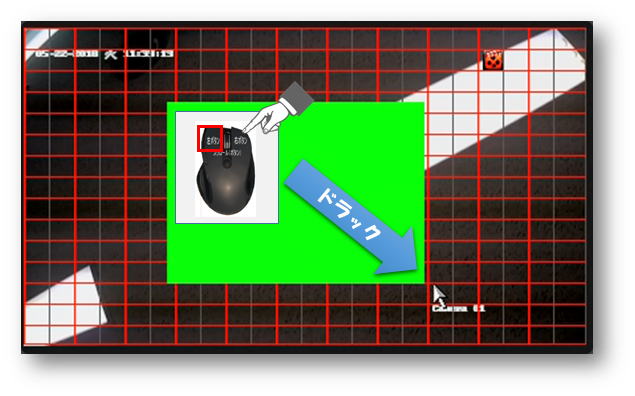

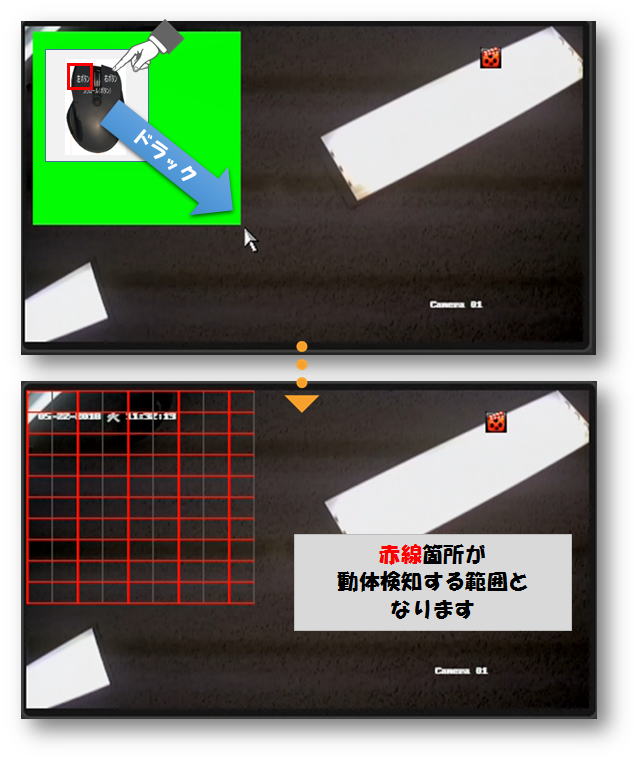

1．動体検知をしたいエリアの起点をクリックし、ドラッグ操作で範囲を広げます。

■例２■詳細な範囲でエリアを指定したい場合

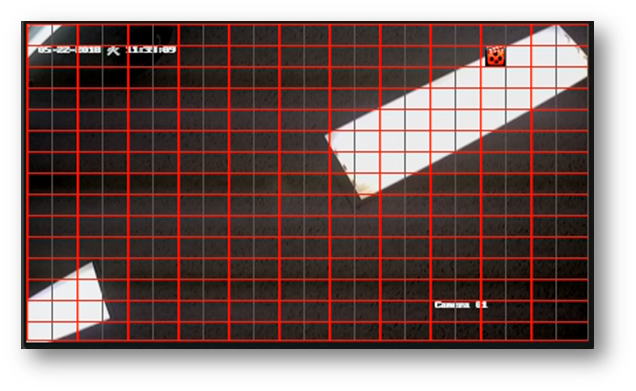

1．「全画面選択」をクリックします。

2．動体検知外にしたいエリアの起点から、マウス操作でドラッグします。

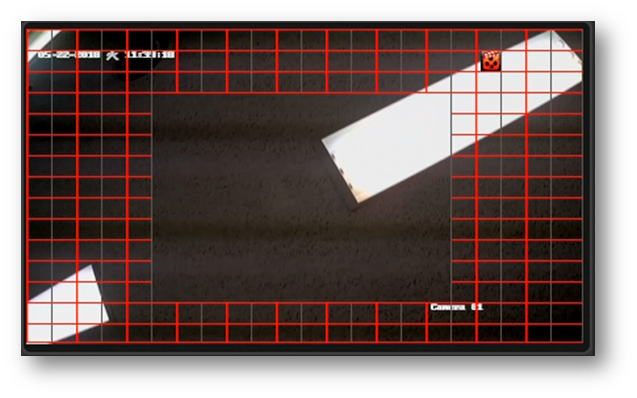

3．以下のように、動体検知外のエリアを任意に設定することが可能です。
※赤枠の箇所のみが動体検知対象となります。

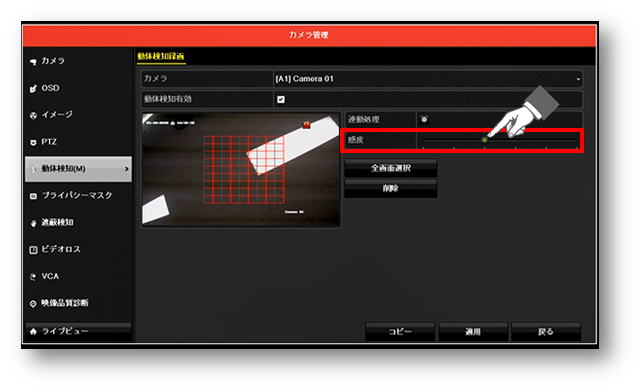

4）動体検知の「感度」は、以下の項目で任意で設定可能です。

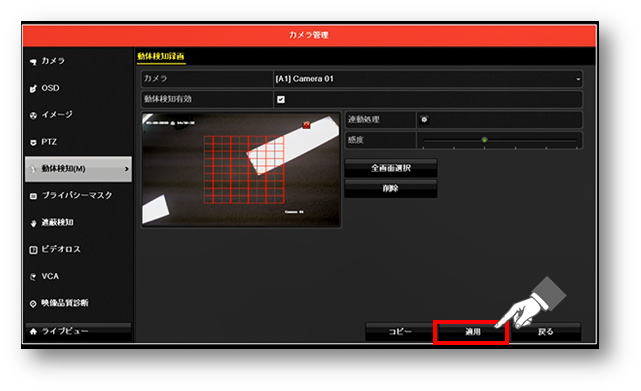

5）指定が完了したら、「適用」をクリックします。

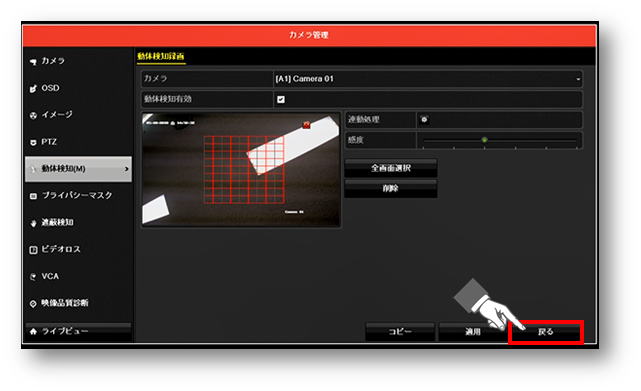

6）「戻る」をクリックします。

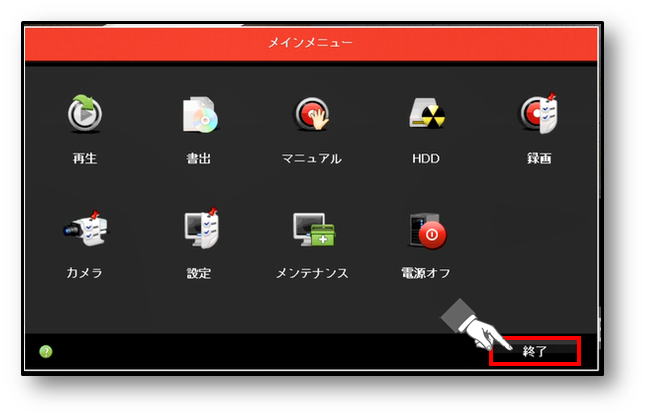

7）メインメニュー画面の「終了」をクリックします。

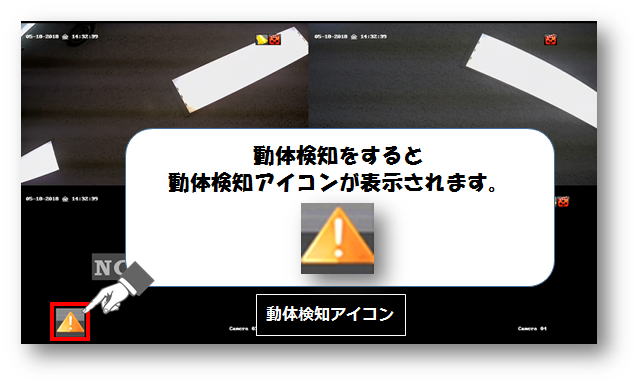

8）設定されたカメラに対して手をかざす等、動体検知テストを行ってください。

以上で設定は完了です。

動体検知したイベント録画の検索・再生方法となります。

1）ライブビュー画面上で右クリックしメニューを表示させます。

2）メニュー内の「メインメニュー」を選択します。

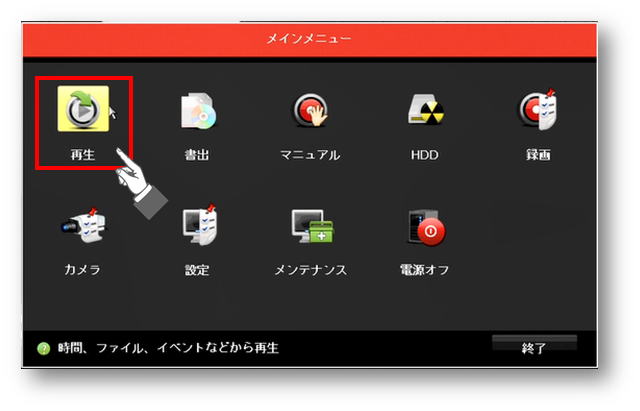

3）「再生」をクリックします。

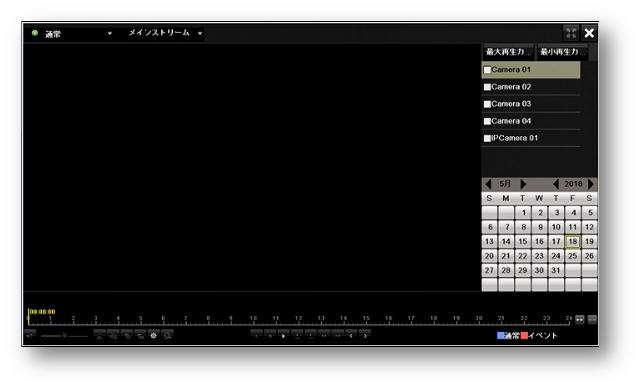

4）再生画面が表示されます。

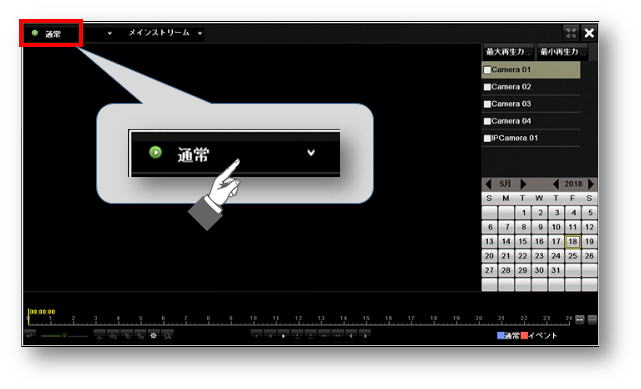

5）画面左上の「通常」をクリックします。

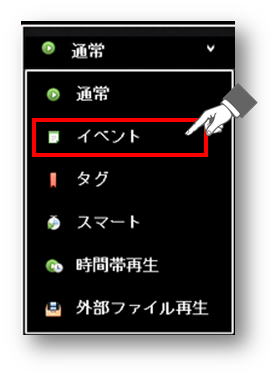

6）表示されるリストから、「イベント」を選択します。

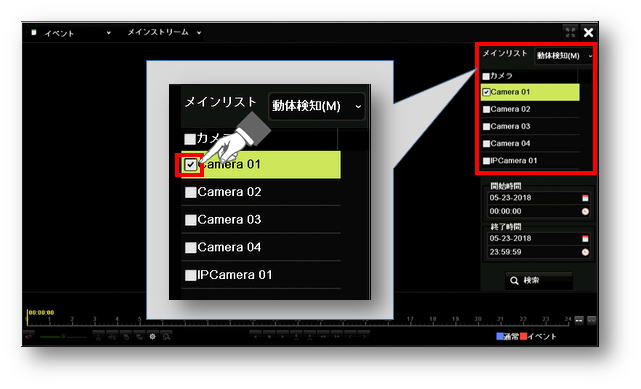

7）動体検知（イベント録画）を参照したいカメラにチェックします。
※複数選択も可能です。

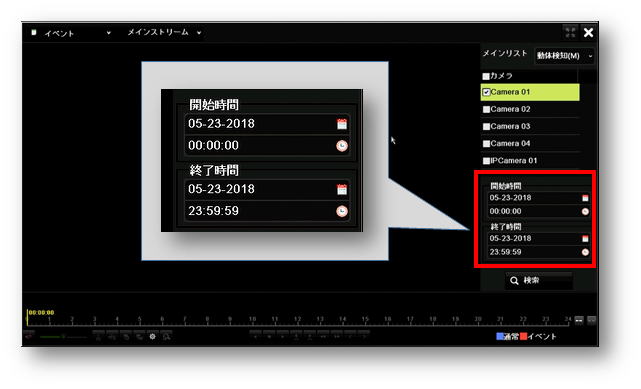

8）検索（抽出）したい、日付と時間を指定します。

■日付の指定方法■

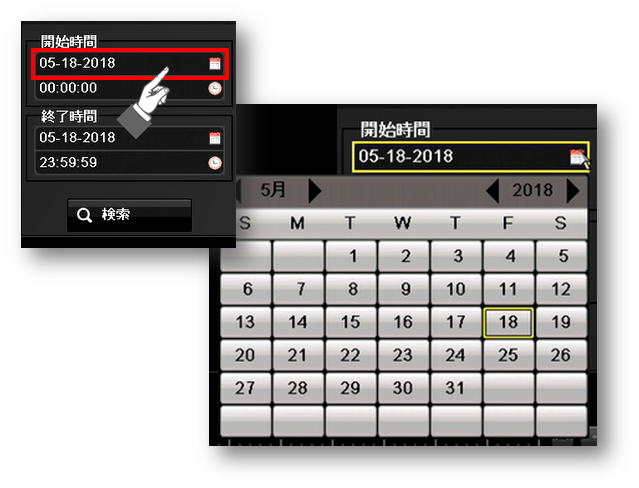

日付をクリックすると、カレンダーが表示されますので参照したい日付をクリックして下さい。

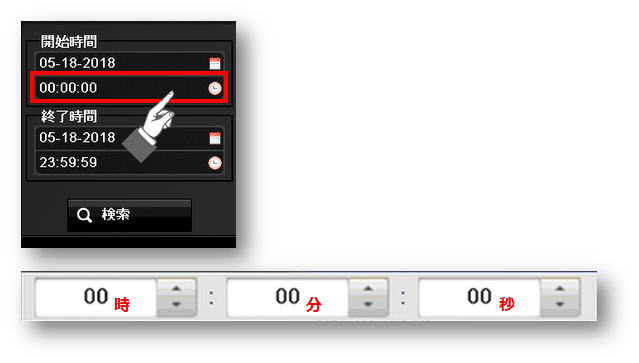

■時間の指定方法■

時間をクリックすると、時刻指定が可能です。

初期値
開始時刻	00：00：00
終了時刻	00：00：00

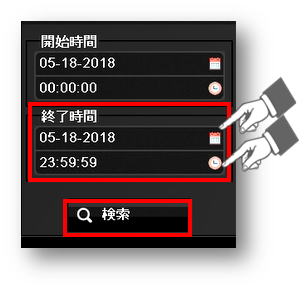

10）終了時間も同様に指定されましたら、「検索」ボタンをクリックします。

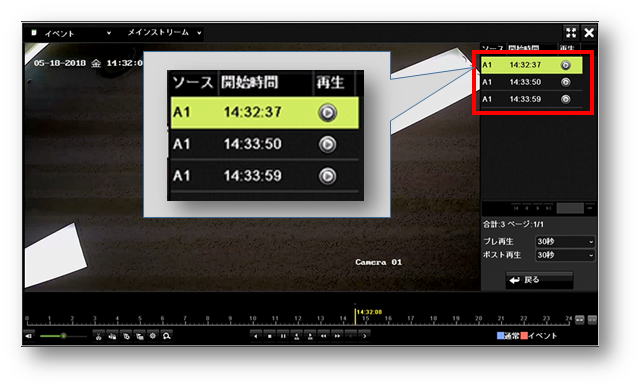

11）検索内容で該当したイベント録画のリストが表示されます。

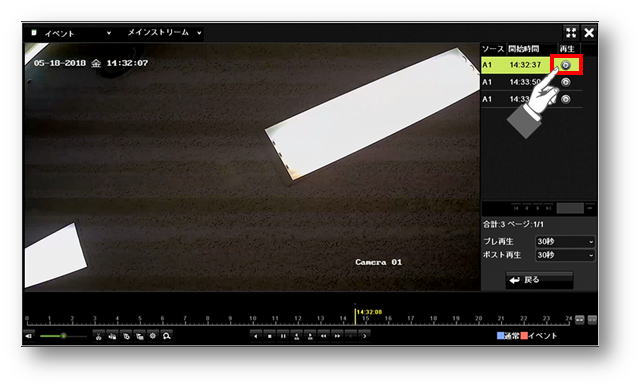

12）「再生」ボタンをクリックすると、イベント録画が再生されます。

補足

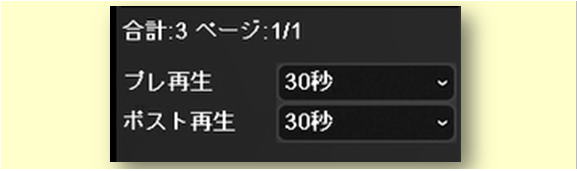

動画再生前にプレ再生とポスト再生の時間を指定をする事で、
動体検知前後の状況を確認する事ができます。

プレ再生
ポスト再生

・・・動体検知前の再生時間
・・・動体検知後の再生時間

※プレ再生、ポスト再生の初期値は30秒です。

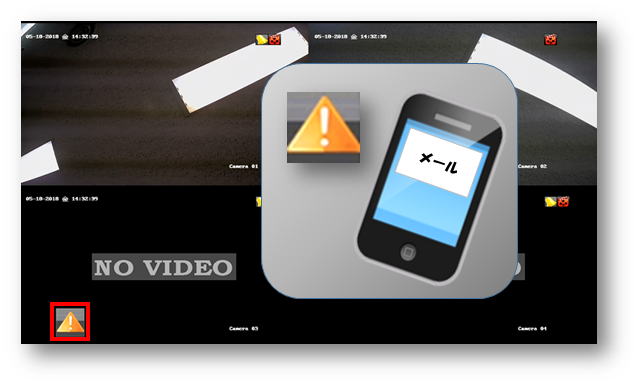

動体検知（イベント）が発生した際に、指定したアドレスにメールする機能です。
本設定をなされたい場合、以下の設定を実施ください。

1）ライブビュー画面上で右クリックしメニューを表示させます。

2）メニュー内の「メインメニュー」を選択します。

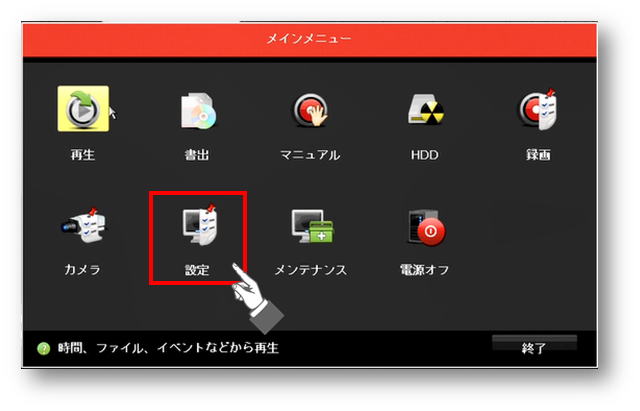

3）「設定」をクリックします。

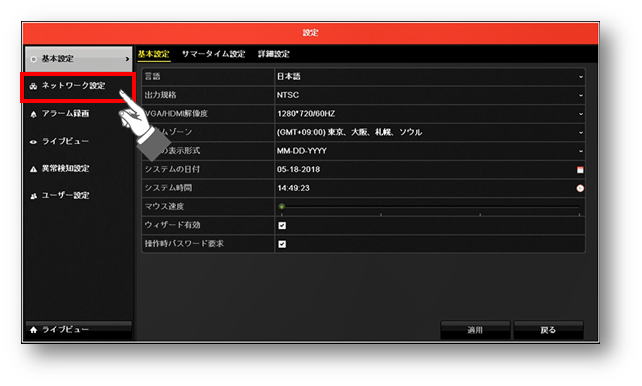

4）「ネットワーク設定」をクリックします。

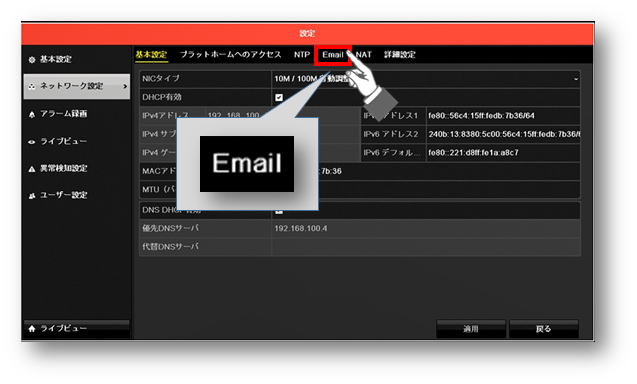

5）「Email」をクリックします。

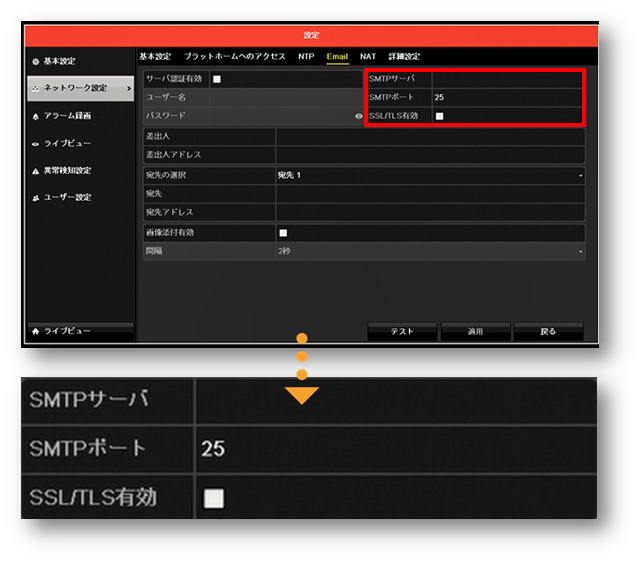

6）通知メールの送信元のSMTPサーバーを登録をします。　
※設定値の入力は、ソフトウェアキーボードで入力します。

項目	詳細
SMTPサーバー	SMTPサーバーIPアドレスかホスト名を入力します。例：gmailの場合は「smtp.gmail.com」
SMTPポート	SMTPサーバーで使用するポート番号を入力します。
SSL/TLS有効	SMTPサーバーで必要であれば設定します。

7）通知メールの送信元の認証設定を登録します。
※設定値の入力は、ソフトウェアキーボードで入力します。

項目	詳細
サーバー認証有効	チェックを入れてサーバー認証機能を有効化します。
ユーザー名	SMTPサーバー認証用のEmail送信者のアカウント例：gmailの場合は「＠gmail.comより前の英数字」
パスワード	SMTPサーバー認証用のEmail送信者のパスワード例：gmailの場合はgamilにログインする為のパスワード

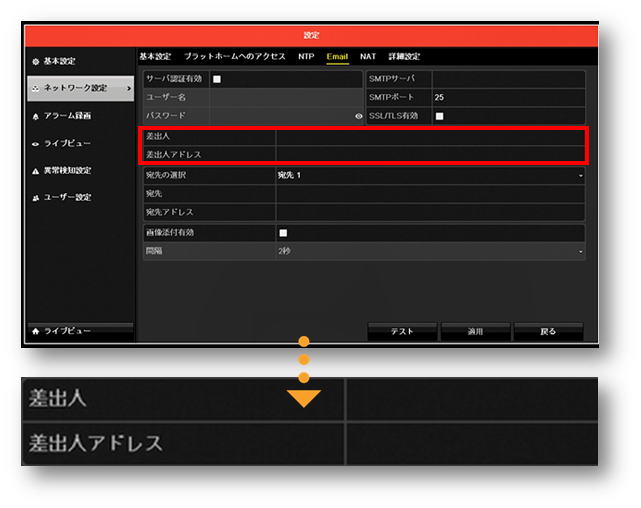

8）メールの差出人の設定項目を登録します。
※設定値の入力は、ソフトウェアキーボードで入力します。

項目	詳細
差出人	通知メールを送信する差出人名を任意で設定します。
差出人アドレス	通知メールを送信するメールのアドレスを入力します。

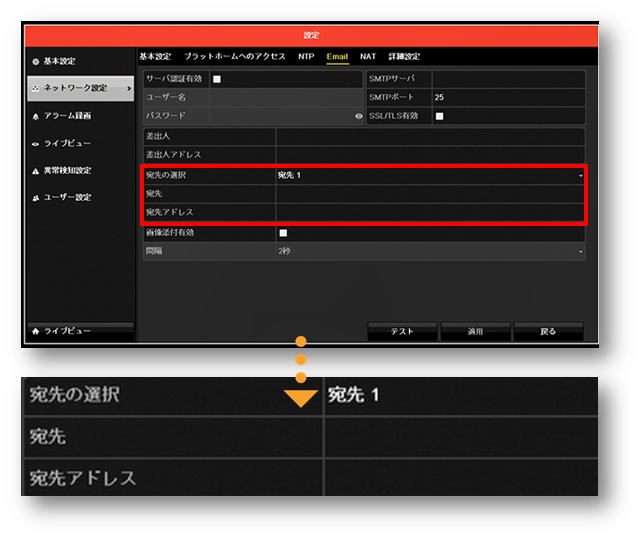

9）メールの受信元の設定を登録します。
※設定値の入力は、ソフトウェアキーボードで入力します。

項目	詳細
宛先の選択	メールを送信する宛先を選択します。（最大3つまで）。
宛先	通知メールを受信する宛先名を設定します。
宛先アドレス	通知メールを受信するメールアドレスを入力します。
