文書番号：5228

Q．TB-FRシリーズのフリーカット用保護フィルムの貼り付け手順

TB-FRシリーズのフリーカット用保護フィルムの貼りつけ手順

※本コンテンツでは、TB-FR116FLSAを例に記載します。

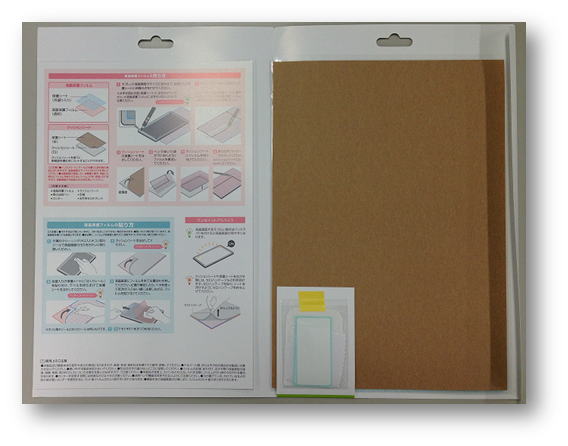

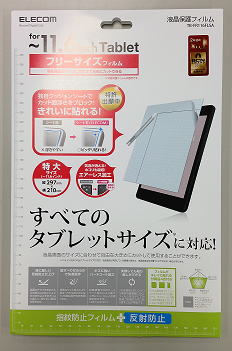

　製品を開封し、開きます。

　以下、2つのフィルム（シート）を取り出します。

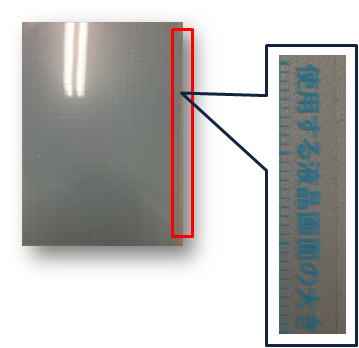

　画面保護フィルム（青い目盛入りシート）は、文字が読める面を上にします。

※青い文字が普通に読める状態が「上」です。

　タブレットの上に、画面保護フィルム（青い目盛入りシート）を乗せます。

・フィルムは、文字が読める面を「上」にしてください。
（上記　

　を参照）

・

　タブレットに貼りたい左下角の位置に、フィルムの左下角を合わせます。

・

　油性ぺンで【点】をつけます。

＜ご参考＞

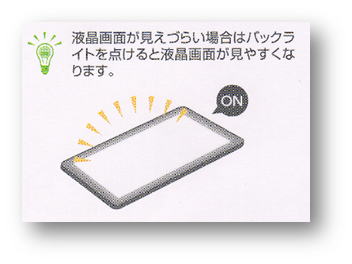

画面が見えづらい場合は、バックライトを点けてご確認ください。

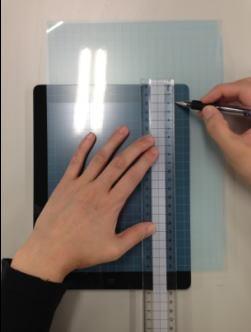

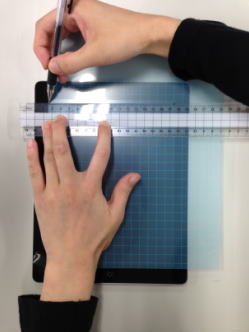

　先に記載した【点】を、定規であてて【線】を引きます。

※以下の画像は、イメージ優先でタブレット上で【線】を引いていますが、実際は、タブレットから離して【線】を引いてください。

①縦に線を引く	②横に線を引く

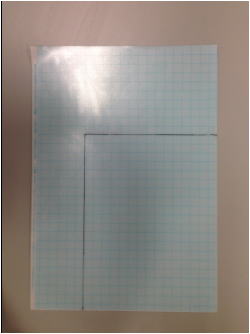

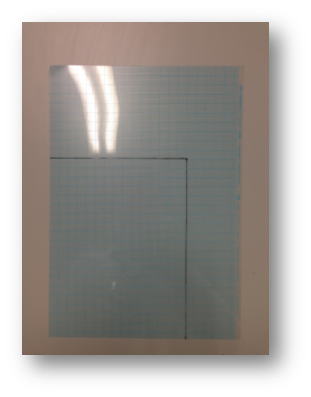

　以下画像は、【線】を引いた完了のイメージです。

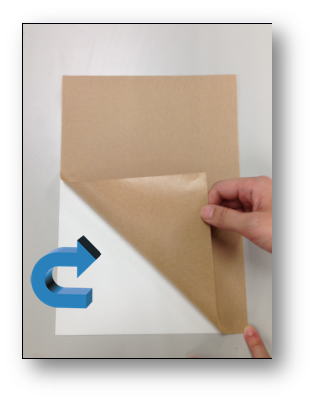

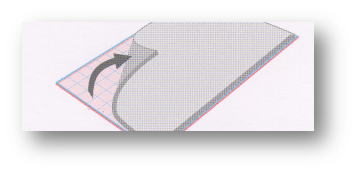

　次にクッションシートを使用します。保護シート（茶色い部分）を全部はがします。

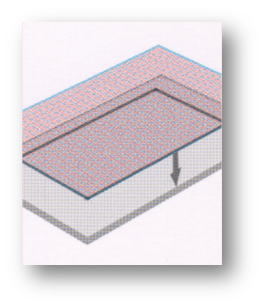

　画面保護フィルム（青い目盛入りシート）は、【線】を引いた側を「下」にしてクッションシートに貼りつけます。

①線を引いた側を下に	②クッションシートに貼る

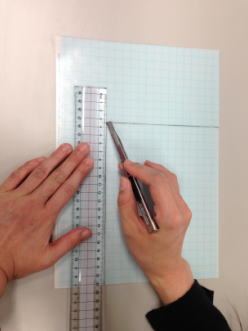

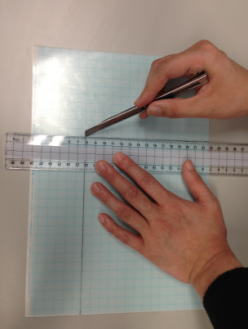

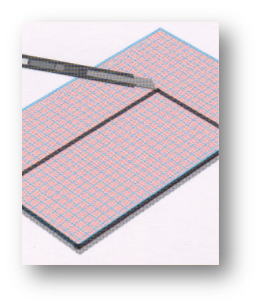

　「線」を目安にカッターでカットします。

※クッションシートごとカットしてください。（机等、傷つけないようご注意ください）

①縦にカットする	②横にカットする

カットしたものが、画面保護フィルムとなります。

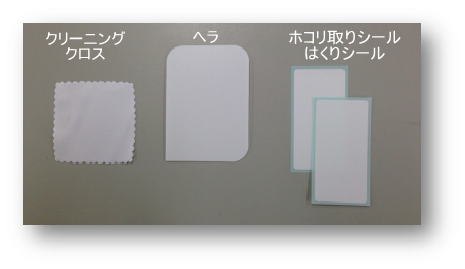

　製品付属の備品を開封します。

※「ホコリ取りシール」と「はくりシール」は同じものです。

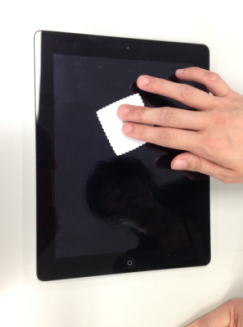

　「クローニングクロス」と「ホコリ取りシール」で、画面の汚れをきれいにします

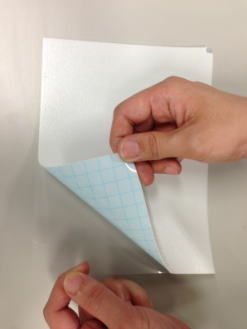

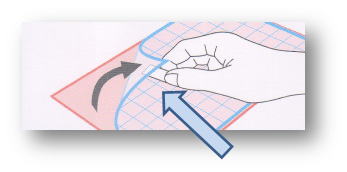

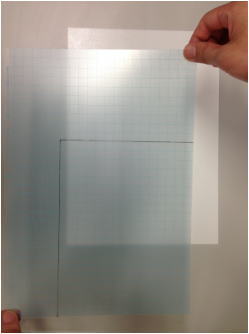

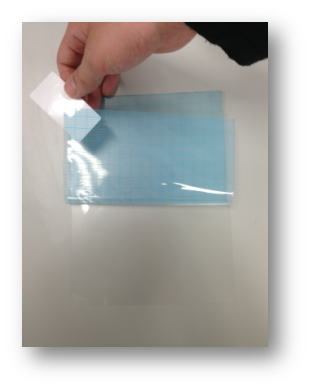

　現在、本シートは、3重構造になっています。クッションシート（白）のみはがします。

※「はくりシール（またはセロハンテープ）」を使用するとはがしやすいです。

3重構造

・クッションシート（白）

・保護シート（青い目盛入り）

・画面保護フィルム（透明）

！　保護シート（青い目盛入り）もまとめて、剥がさないようお気をつけください。

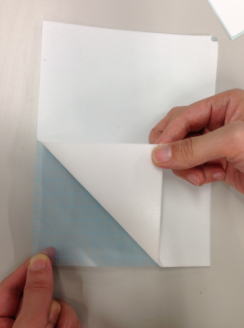

クッションシート（白）のみはがれたらOK	クッションシート（白）保護シート（青い目盛入り）が一緒にはがれるとNG
