正しく配線する（光BBユニット無）
配線に利用するもの
- 光コンセント
- NTT ロゴのONU（光回線終端装置）
- エレコム製ルーター
光コンセント
光コンセントは一体型と分離型があります。
＜一体型＞
＜分離型＞どちらも「光」と書いてあるところにケーブルをつなげて利用します。ケーブルは光ファイバー（宅内用）です。
LANケーブルを差し込むところではありません。
繊細で折れやすいケーブルなので、必要時以外はなるべく触らず、取り扱いに注意してください。
NTTロゴ ONU
NTTロゴのついたONUには、大きく分けて長身タイプと短身タイプがありますが、どちらもONUの役割をします。
エレコム製ルーター
お客様と契約されているインターネット接続業者の認証情報を登録して、常時インターネットに繋がった状態にするための機器です。またWi-Fi（無線）機能も搭載されています。

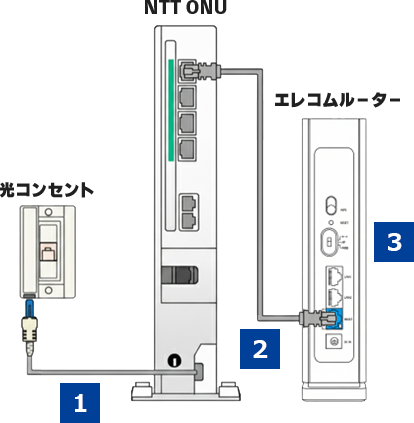

正しく配線する
光コンセントのケーブルがNTT ONUに接続されているか確認します。
光コンセントからきているケーブルがNTT ONUに繋がっていることを確認してください。
NTT ONU側は一番下のLINEに繋がっています。
カバーで保護されているため、無理に外さないように注意してください。
NTT ONUとエレコムルーターをLANケーブルで接続します。
NTT ONUの差込口
長身タイプはLAN1～4のどれか、短身タイプは1か所のみです。
エレコムルーターの差込口
一番下の「INTERNET」と書かれた青色の差込口です。
ルーターの動作モードを「オート」または「RT（ルーター）」にスイッチを切り替えます。
NTT ONUの電源コンセントを接続して、3分待ちます。
電源ボタンはないので、コンセントに接続すると電源が入ります。
NTT ONUの電源投入後、3分程度放置します。
ルーターの電源コンセントを接続して、3分待ちます。
電源ボタンはないので、コンセントに接続すると電源が入ります。
電源投入後、3分ほど操作をせずにお待ちください。
配線は以上で終了ですが、まだ初期設定は完了していません。
続けて次のページに進んでください。
