Q．【アクセスポイント】管理画面にログインしたい【壁埋め込みタイプ】

管理画面ログイン手順

【本コンテンツの対象型番】

WAB-S300IW-AC
WAB-S733IW-AC
WAB-S1167IW-AC
WAB-S300IW-PD
WAB-S733IW-PD
WAB-S733MI
WAB-S300IW2-PD
WAB-S733IW2-PD
WAB-S733IW2-PDK
WAB-S1167P
WAB-S300P

上記以外の型番の場合はこちらをご参照ください

本製品はアクセスポイントの為、管理画面にログインするための設定が必要な場合がございます。
ご使用の環境によっては、パソコンのIPアドレスを固定する必要もありますので、一時的にIP固定しても問題のないパソコンをご用意ください。

1．配線方法

使用するケーブルについて

・UTP/STPケーブルを使用してください。

・1000BASE-TではCAT5e以上のケーブル、100BASE-TXではCAT5以上のケーブル、10BASE-TではCAT3以上のケーブルを使用します。

・各LANポートはAuto-MDIX機能を備えていますので、ストレートケーブルまたはクロスケーブルを使用できます。

壁埋め込み式／PoE給電タイプの場合

【対象型番】
WAB-S300P
WAB-S1167P
WAB-S300IW-PD
WAB-S300IW2-PD
WAB-S733IW-PD
WAB-S733IW2-PD
WAB-S733IW2-PDK

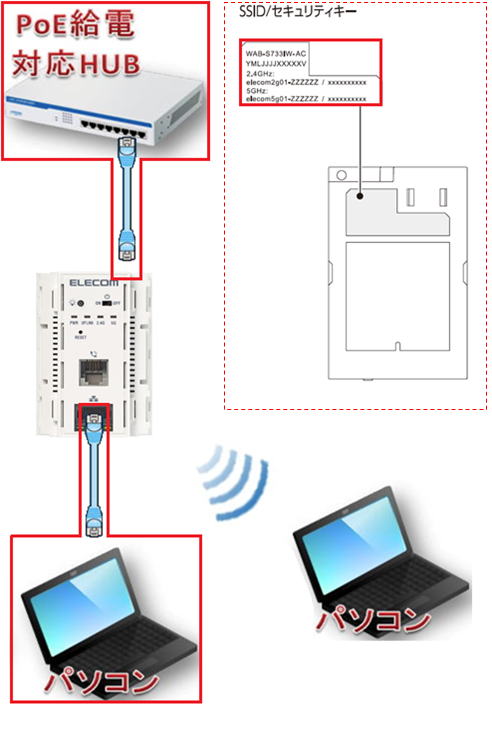

PoE給電HUBやPoEインジェクタ等のPoE給電対応機器と、製品上面の「UP LINKポート」を接続します。
（WAB-S1167P、WAB-S300Pの場合は「PDポート」となります）

設定用のPCを有線接続する場合は全面の「LANポート」へ接続してください。

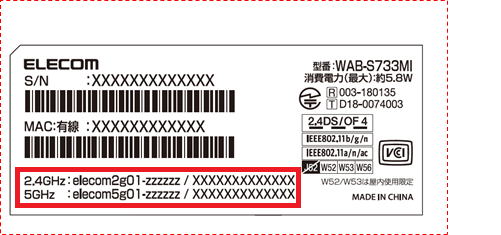

設定用のPCをWi-Fiで接続する場合、製品背面に記載のある「SSID」と「セキュリティキー」で接続してください。

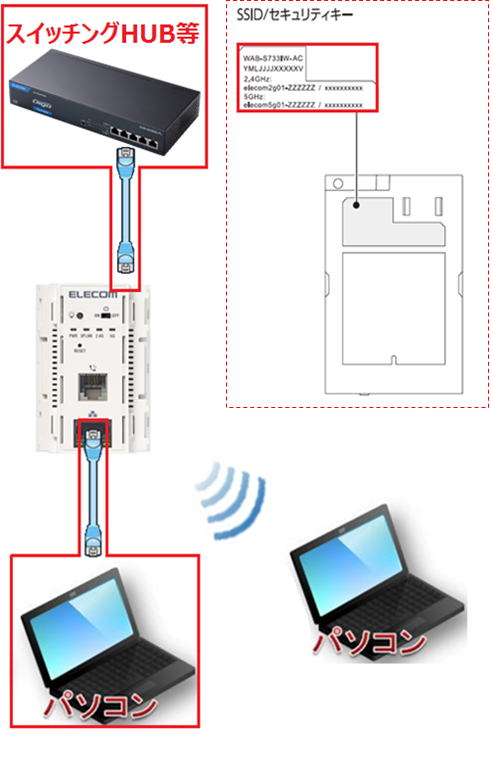

壁埋め込み式／AC給電タイプの場合

スイッチングHUBやルーター等と製品上面の「UP LINKポート」を接続します。

設定用のPCを有線接続する場合は全面の「LANポート」へ接続してください。

設定用のPCをWi-Fiで接続する場合、製品背面に記載のある「SSID」と「セキュリティキー」で接続してください。

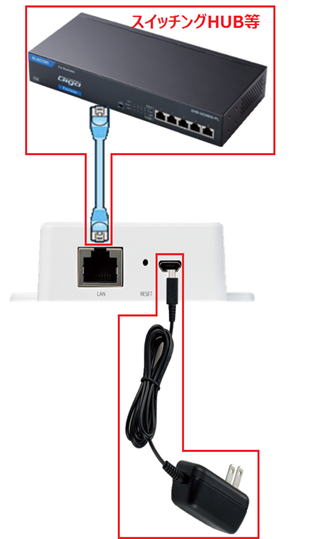

WAB-S733MIの場合

付属のACアダプターでコンセントと接続してください。

設定用のPCを有線接続する場合、製品背面に記載のある「SSID」と「セキュリティキー」で接続してください。

2．管理画面ログイン方法

本製品のIPアドレス初期値は「DHCPサーバーを使用」となっている為、PSE（OUT）ポートにLANケーブルを接続している場合、接続しているネットワークの状況により管理画面へログインする為のIPアドレスが異なる場合がございます。
（LANケーブル未接続時や、上流にDHCPサーバーがない場合は「192.168.3.1」となります。）

以下2つの設定方法のうち、ご利用環境に合った方で設定をお願いいたします。

ご不明の場合は、パターン1からお試しください。

管理画面ログイン方法

・パターン1
DHCPサーバーあり、もしくは不明の場合

・パターン2
DHCPサーバーなし、もしくはPD（IN）ポートにLANケーブル未接続の場合

パターン1　DHCPサーバーあり、もしくは不明の場合
