Q.【EPR-LS01W】プリンターの初期設定方法(開封・トナーのセット方法・配線)

【EPR-LS01W】プリンターの初期設定方法(開封・トナーのセット方法・配線)




製品を箱から取り出します。
緩衝材などを取り除いた後、出力トレイを取り出します。
プリンター本体を箱から取り出します。
テープを剥がします。





同梱物を取り出します。
プリンター上部にある紙箱を取り外します。

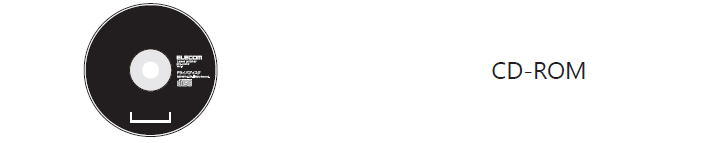

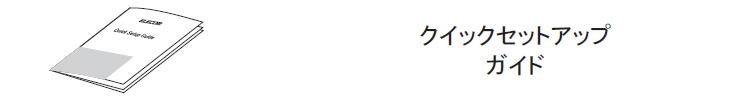

中からクイックセットアップガイドとCD-ROMを取り出します。

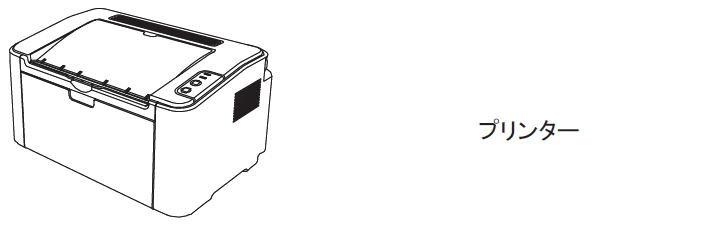

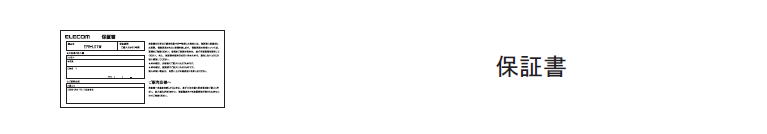

パッケージを開ける際に、以下が同梱されていることを確認してください。


名称

数量
1
1
1
1
1
1
1







上部カバーを開きます。





内部に不要な緩衝材があれば取り除いておきます。

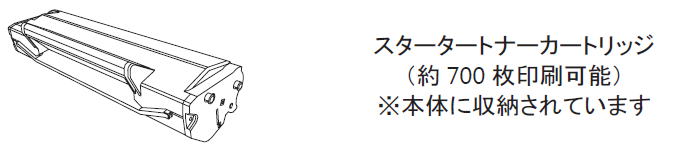

内部に収納されたトナーカートリッジを取り出します。





カートリッジのハンドルを持ち、カートリッジ内のトナーが均一になるように、
5、6 回程左右に軽く振ります。





カートリッジに取り付けられた保護カバーを取り除きます。





カートリッジを水平な場所に置き、トナーシールを水平に引き抜きます。





ガイド スロットに沿ってプリンターに トナー カートリッジをセットします。
 (詳細なセット方法は をご確認ください)





プリンターの内部に、図のようなガイドスロットがあります。
トナーカートリッジ(左下図)の突起部分が、ガイドスロットに収まるようにセットします。

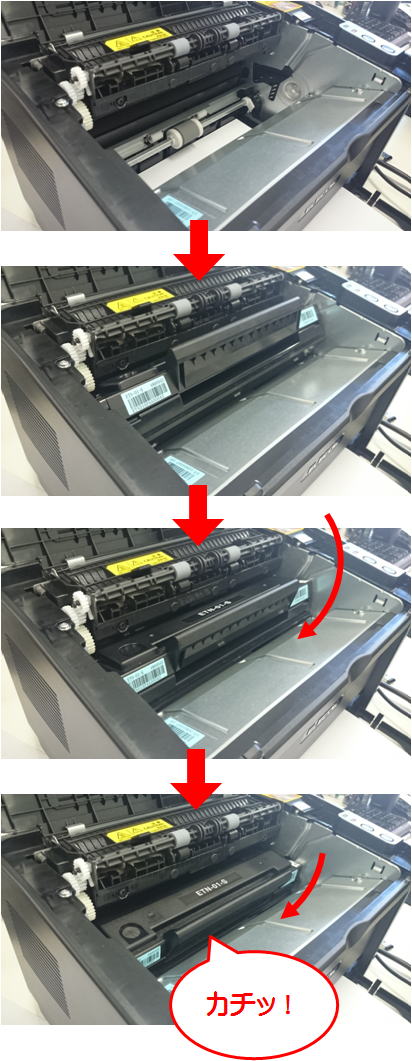

実際にトナーをセットした様子です。


上部カバーを上げた状態です。

トナーをガイドスロットに沿って、
セットします。

カートリッジのハンドルを持って、
奥に押し込みます。

そのままカチッとはまるまで、
押しこみます。


トナーカートリッジをセットしたら、上部カバーをしっかりと閉めます。





プリンター本体に  で取り出しておいた「出力トレイ」を取り付けます。





用紙をセットする準備をします。
  給紙トレイを開き、テープで固定されているところは、テープを取り除きます。
対になっている用紙ガイドの左側をつまんで両端に開き、
用紙ストッパーは手前に引き、出力トレイは開いた状態にしておきます。





用紙をセットします。



「紙折れや、紙詰まり」の原因になる場合がございますので、
印刷時は必ず出力トレイは開いた状態にしてください。

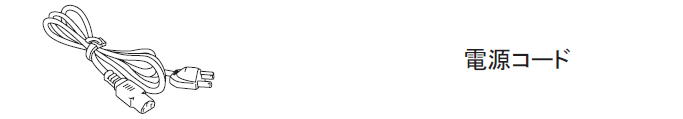

プリンターに電源コードを接続し、コンセントにプラグを差し込みます。

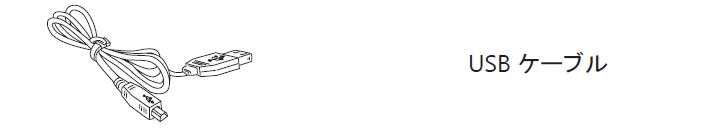

USBケーブルをパソコンに接続します。





プリンターの電源スイッチをオンにします。





各機器と利用する為の設定を行います。
  ご利用する機器と環境に応じて接続方法が異なります。
目次ページに戻り、フローチャートに沿って進んでください。

プリンター目次ページに戻りたい方はこちら→ 文書番号:6674 エレコムプリンター目次
