文書番号：4719

Q．【LANケーブル】仕様（ヨリ線・単線・ケーブルの太さ・タイプ）を知りたい（絶対にツメが折れない）

本コンテンツは、「コネクタあり－ツメ折れ防止タイプ」の内容です。

他のタイプを参照されたい場合は、以下の該当リンクをクリックしてください。

コネクタあり		コネクタなし
通常	ツメ折れ防止	コネクタなし

リンク	本コンテンツです	リンク

＜ご参考＞

⇒　LANケーブルの作り方はこちら

以下の参照したい項目を「クリック」してください。

※なお各型番の仕様等は、予告なく変更する場合がございます。
製品の詳細等のご確認は、リンク先の型番ページをご参照ください。

カテゴリーの意味と、単線／ヨリ線について

LANケーブルは、対応している規格によって「カテゴリー」が分けられています。

お手持ちのLAN製品の規格に合わせたケーブルをお選びください。
カテゴリーの数字が大きい方は、それ以下のカテゴリーが対応している全ての規格に対応するので、迷ったら数字の大きいケーブルを選ぶと安心です。

	・次世代規格 40G BASE-T に対応。・伝送帯域がカテゴリー6の8倍である「2000MHz」までの高周波帯域に対応。・ノイズ干渉にも強く、高速で安定したネットワーク環境を実現します。
	・次世代規格 10G BASE-T に対応。・伝送帯域がカテゴリー6の2.4倍「600MHz」という広帯域に対応。・高速かつ、通信の安定性速度低下防止に効果を発揮します。
	・次世代規格 10G BASE-T に対応。・「500Mhz」までの広帯域に対応。・ノイズ干渉に強い。
	・1GB BASE-T に対応。・「250Mhz」までの周波数帯に対応。・ご家庭のFTTH環境用向け
	・1GB BASE-T に対応。・「100Mhz」までの周波数帯に対応。・スタンダードタイプ

単線／ヨリ線について

単線仕様単線は1本の太い銅線で構成されてます。ヨリ線に比べてノイズを受けにくく、硬いケーブルになっています。	ヨリ線仕様ヨリ線は7本の細い銅線で構成されてます。単線に比べて配線の取り回しがしやすいように、柔らかいケーブルになっています。長くなるだけノイズを受けやすくなります。

⇒　【LANケーブル】単線とヨリ線の違いは何ですか

カテゴリー8　対応（ツメ折れ防止タイプ）

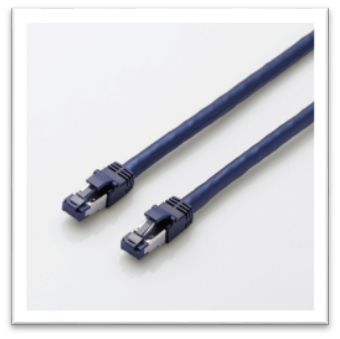

LD-OCTTBMシリーズ
製品ページはこちら	ケーブル太さ：8.2mm

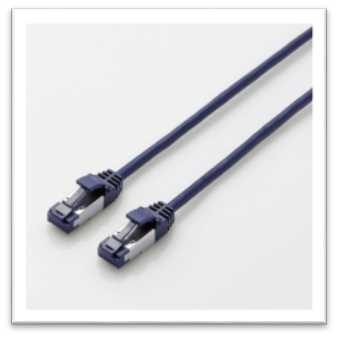

LD-OCTSTBMシリーズ
製品ページはこちら	ケーブル太さ：4.1mm

カテゴリー7　対応（ツメ折れ防止タイプ）

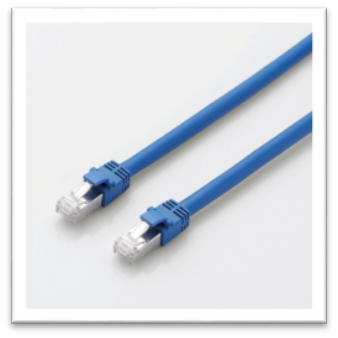

LD-TWSBUシリーズ
製品ページはこちら	ケーブル太さ：8.2mm

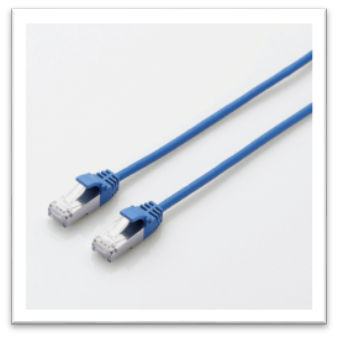

LD-TWSSBUシリーズ
製品ページはこちら	ケーブル太さ：4.1mm

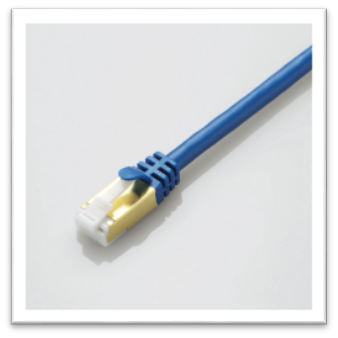

LD-TWSTBMシリーズ
製品ページはこちら	ケーブル太さ：5.7mm

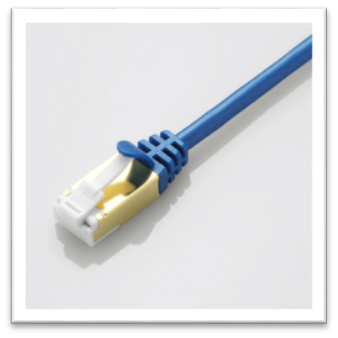

LD-TWSSTBMシリーズ
製品ページはこちら	ケーブル太さ：4.3mm

LD-TWSFTBMシリーズ
製品ページはこちら	ケーブル太さ：2.3mm×7.0mm

LD-TWSF/BUシリーズ
製品ページはこちら	ケーブル太さ：幅7.2mm×厚2.3mm

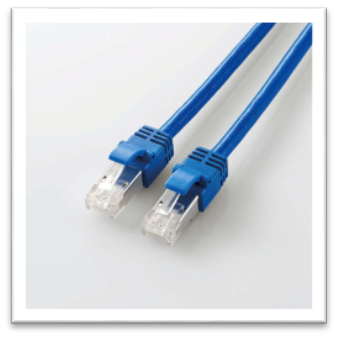

LD-TWSY/BUシリーズ
製品ページはこちら	ケーブル太さ：5.8mm

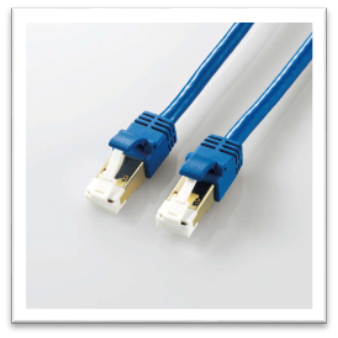

LD-TWSYT/BMシリーズ
製品ページはこちら	ケーブル太さ：5.8mm

カテゴリー6A　対応（ツメ折れ防止タイプ）

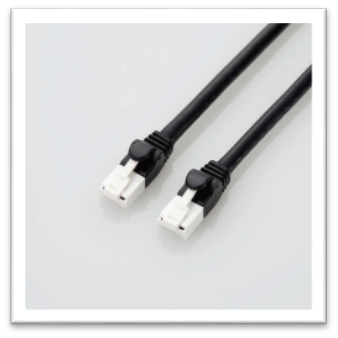

GM-LDGPAT/BKシリーズ
製品ページはこちら	ケーブル太さ：6.5mm

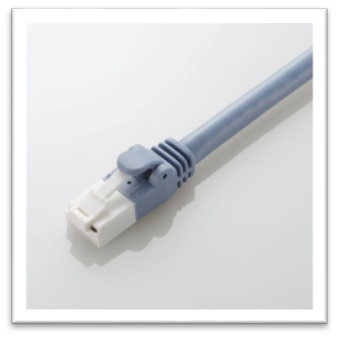

LD-GPATBUシリーズ
製品ページはこちら	ケーブル太さ：6.5mm

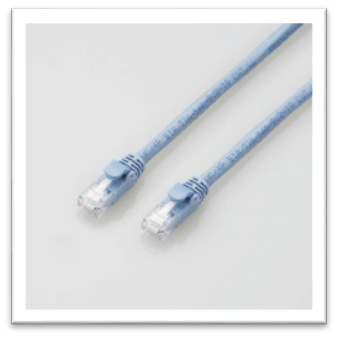

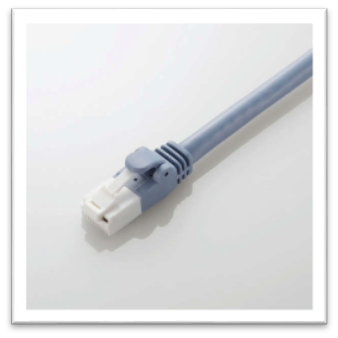

LD-GPATBURSシリーズ
製品ページはこちら	ケーブル太さ：6.5mm
色は「レッド」「ホワイト」もあります。

LD-GPATBURSシリーズ
製品ページはこちら	ケーブル太さ：6.2mm

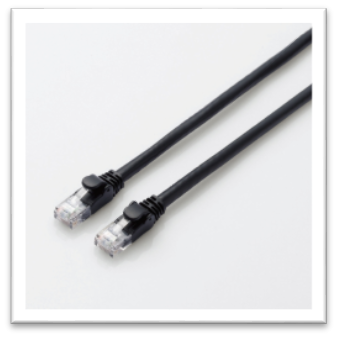

LD-GPABKシリーズ
製品ページはこちら	ケーブル太さ：6.5mm
色は「ブルー」「ホワイト」もあります。

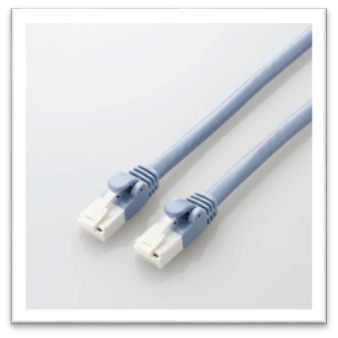

LD-GPAT/BU/IDシリーズ
製品ページはこちら	ケーブル太さ：6.4mm

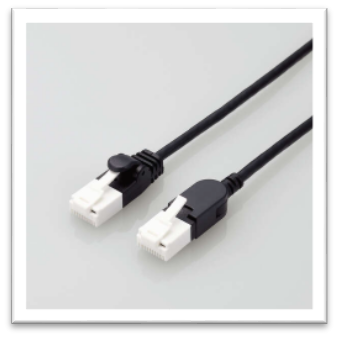

LD-GPATSWBKシリーズ
製品ページはこちら	ケーブル太さ：3.5mm

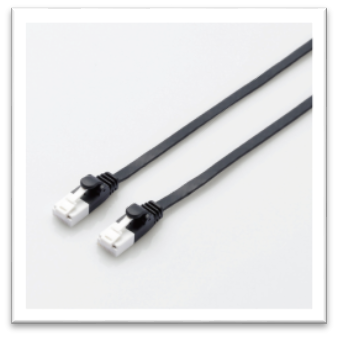

LD-GFAT/BKシリーズ
製品ページはこちら	ケーブル太さ：薄さ約1.4mm、幅約6.4mm
色は「ホワイト」もあります。

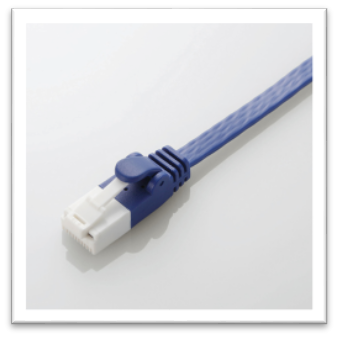

LD-GFATBMシリーズ
製品ページはこちら	ケーブル太さ：薄さ約1.4mm、幅約6.4mm

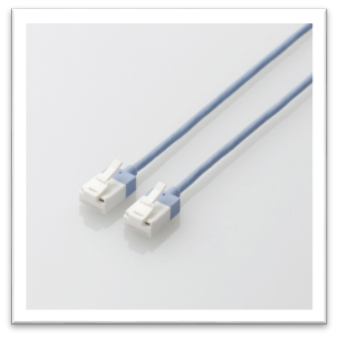

LD-GPASSTBUシリーズ
製品ページはこちら	ケーブル太さ：3.0mm

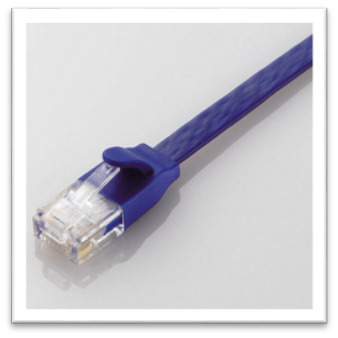

LD-GFABMシリーズ
製品ページはこちら	ケーブル太さ：薄さ約1.4mm、幅約6.4mm

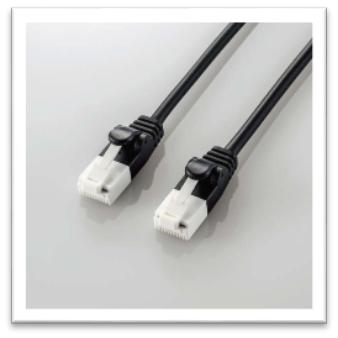

LD-GPAYT/BKシリーズ
製品ページはこちら	ケーブル太さ：4.2mm

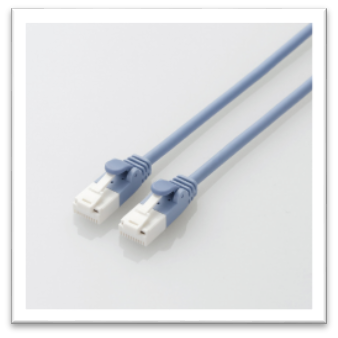

LD-GPAYTBUシリーズ
製品ページはこちら	ケーブル太さ：4.2mm

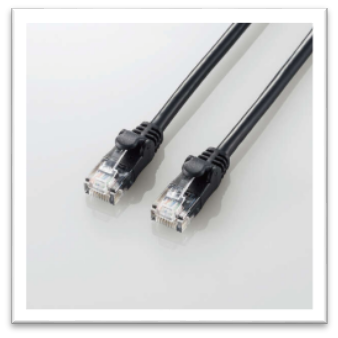

LD-GPAY/BKシリーズ
製品ページはこちら	ケーブル太さ：5.2mm
色は「ホワイト」もあります。

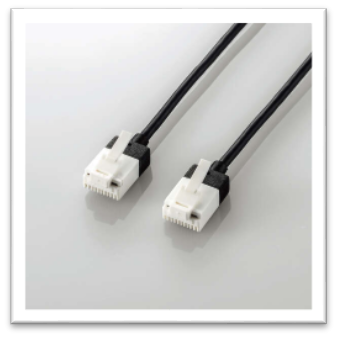

LD-GPASST/BKシリーズ
製品ページはこちら	ケーブル太さ：3.0mm

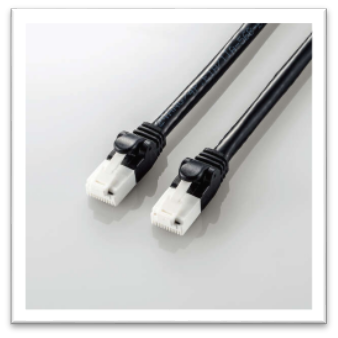

LD-GPAT/BKシリーズ
製品ページはこちら	ケーブル太さ：6.5mm

カテゴリー6　対応（ツメ折れ防止タイプ）

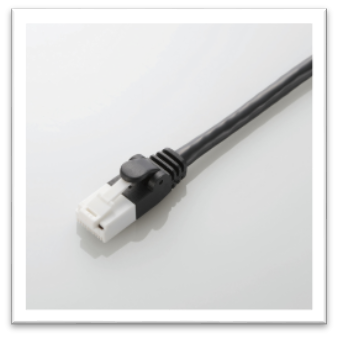

LD-GPTBKRSシリーズ
製品ページはこちら	ケーブル太さ：5.5mm
色は「ブルー」「オレンジ」「グリーン」「ライトグレー」「レッド」「ホワイト」「イエロー」もあります。

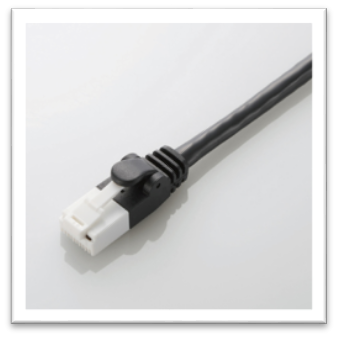

LD-GPTBKシリーズ
製品ページはこちら	ケーブル太さ：5.5mm
色は「ブルー」もあります。

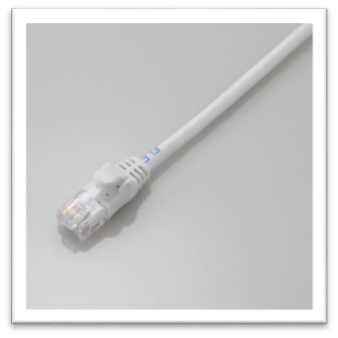

LD-GPNWHシリーズ
製品ページはこちら	ケーブル太さ：4.6mm
色は「ブルー」もあります。

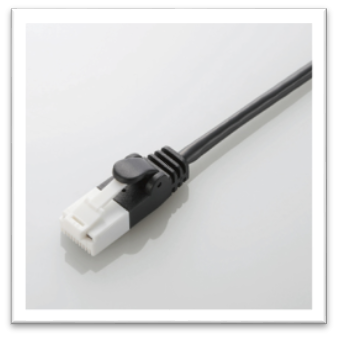

LD-GPSTBKシリーズ
製品ページはこちら	ケーブル太さ：3.5mm
色は「ブルー」もあります。

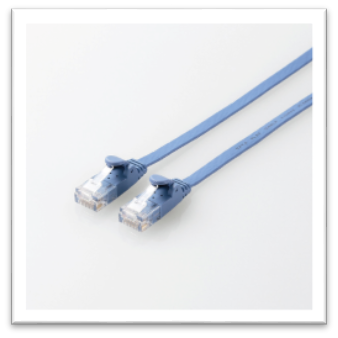

LD-GF2BUシリーズ
製品ページはこちら	ケーブル太さ：約1.38mm、幅約6.4mm

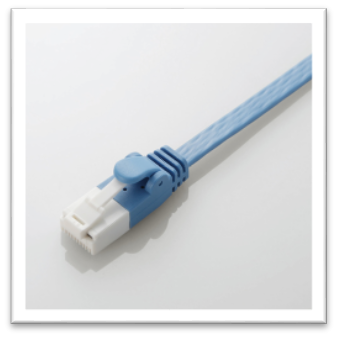

LD-GFTBUシリーズ
製品ページはこちら	ケーブル太さ：薄さ約1.4mm、幅約6.4mm

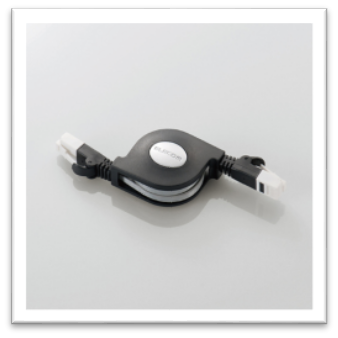

LD-MCTGTBKシリーズ
製品ページはこちら	ケーブル太さ：4.1*1.1

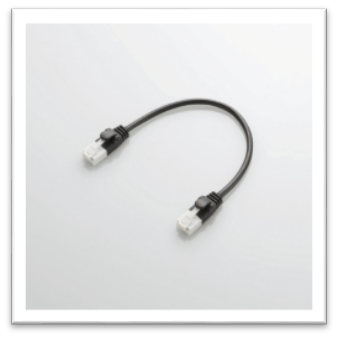

LD-GPYTBBKシリーズ
製品ページはこちら	ケーブル太さ：4.2mm

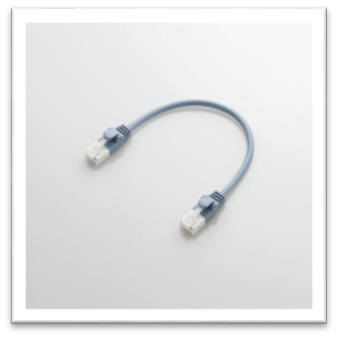

LD-GPYTBUシリーズ
製品ページはこちら	ケーブル太さ：4.2mm

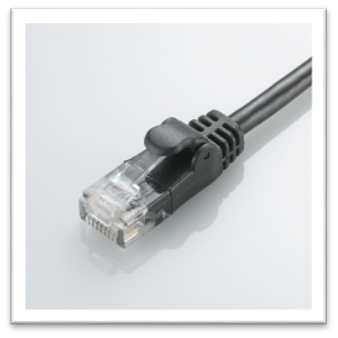

LD-GPYBKシリーズ
製品ページはこちら	ケーブル太さ：4.4mm
色は「ブルー」「オレンジ」「グリーン」「ホワイトもあります。

カテゴリー5e　対応（ツメ折れ防止タイプ）

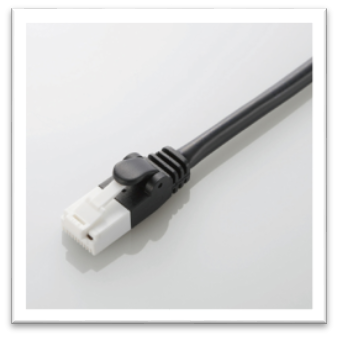

LD-CTTBKシリーズ
製品ページはこちら	ケーブル太さ：5.35mm
色は「ブルー」もあります。

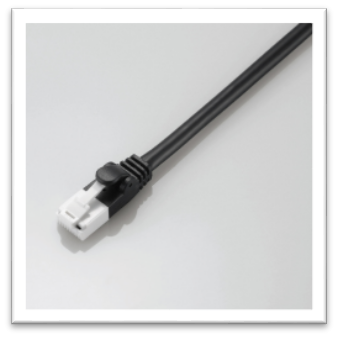

LD-CTTBKRSシリーズ
製品ページはこちら	ケーブル太さ：5.35mm
色は「ブルー」「オレンジ」「グリーン」「ライトグレー」「レッド」「ホワイト」「イエロー」もあります。
