| Q．接続、配線方法がよくわからない
|
|
| |
|
接続、配線方法がよくわからない
機器の配線、接続方法
本コンテンツでは、ルーターをはじめてご利用する場合の配線、接続方法について解説しています。
動画でご覧いただけます
※再生できない場合はこちらをクリックしてください
接続の前の準備
①終端装置の電源をオフにします。
※電源スイッチがある場合オフにして、その後電源ケーブルを抜いてください。
※終端装置がなく、壁に直接LANポートがあるような環境もございます。
②LANケーブルをはずします。
※LANケーブルでパソコンや端末を終端装置に直接接続していない場合はそのまま次の『機器の接続方法』へお進みください。
ケーブルテレビモデムの場合、
そのまま10分以上おいてください。
※ご契約の回線によっては、1時間以上おいておく必要があります。
終端装置にパソコンや端末を接続している場合
重要
①の本製品は、電源を入れずに作業を始めてください。
②のお使いのモデムは、電源を切って作業を始めてください。

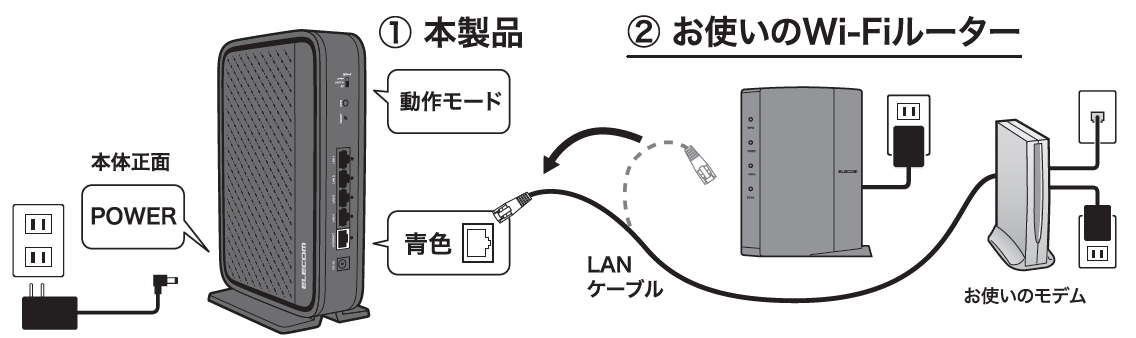

終端装置に他のWi-Fiルーターが接続してある場合
重要
①の本製品は、電源を入れずに作業を始めてください。
②のお使いのWi-Fiルーターは、電源を入れたまま作業を始めてください。
機器の接続方法
1．機器を接続します
終端装置とルーターをLANケーブルで接続します。
ルーター側は、INTERNETポートと書かれた青色のポートにLANケーブルを接続してください。
※終端装置が無い場合は、壁のLANポートから直接ルーターのINTERNETポートに接続します。
2．機器の電源をオンにします
①終端装置の電源ケーブルをACコンセントへ接続します。
終端装置に電源スイッチがある場合は、スイッチをオンにします。
②ルーターは、付属のACアダプタをACコンセントへ接続します。
3．接続後、機器のLED(ランプ)点灯状態を確認します。
モデム等のLED(ランプ)および本製品のLEDが正しく点灯していることを確認します。
＜ルーターのLEDのチェック箇所＞
① POWER LED ：緑点灯
※消灯している場合は、ルーターの配線を確認し、ACアダプタがコンセントに接続されているか、抜けたりしていないかをもういちどご確認ください。
② INTERNETポートのLED ： 点灯
※消灯している場合は、ルーター側のLANケーブルの差し込みと、終端装置側のLANケーブルの差し込みをもう一度ご確認ください。
|
