製品Q&A > 【ネットワーク】 > ・アクセスポイント > 初期設定
文書番号:5704
Q.【アクセスポイント】管理画面にログインしたい【設置型】


管理画面ログイン手順

本コンテンツの対象型番
WAB-S300,WAB-S600,WAB-S1167-PS,WAB-I1750-PS,WAB-M2133

上記以外の型番の場合はこちらを参照ください。





本製品はアクセスポイントの為、管理画面にログインするための設定が必要な場合がございます。
また、初期値ではWi-Fiが無効となっている為、有線接続可能なパソコンが必要となります。
ご使用の環境によっては、パソコンのIPアドレスを固定する必要も出て出てまいりますので、
一時的にIP固定しても問題のないパソコンをご用意ください。


 管理画面ログイン手順
 1.配線方法
 2.管理画面ログイン方法






使用するケーブルについて
・UTP/STP ケーブルを使用してください。
・1000BASE-TではCAT5e以上のケーブル、100BASE-TXではCAT5以上のケーブル、
 10BASE-TではCAAT3以上のケーブルを使用します。
・各LANポートはAuto-MDIX機能を備えていますので、ストレートケーブルまたは
 クロスケーブルを使用できます。

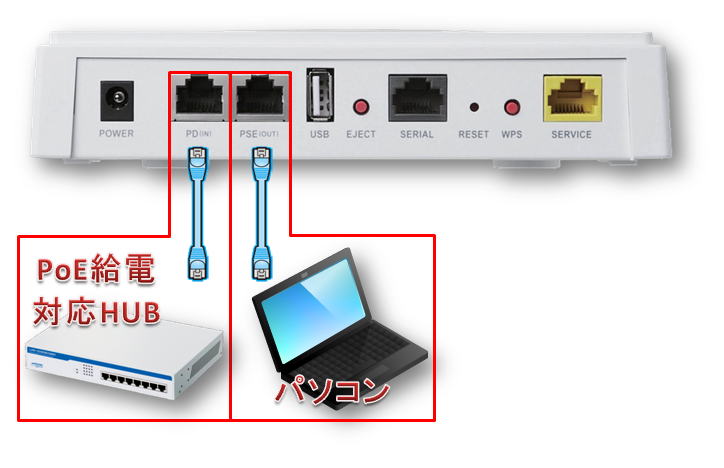

 PoE給電対応HUBを利用する場合


PoE給電HUBやPoEインジェクタ等のPoE給電対応機器と「PD(IN)」ポートを接続し
パソコンを「PSE(OUT)」ポートへ接続してください。
(WAB-M2133の場合は「LAN」ポートへパソコンを接続してください。)

※PoE給電HUBとLANケーブルは、お客様で別途ご用意ください。※
※SERIALポート及びSERVICEポートには、LANケーブルを接続しないでください。

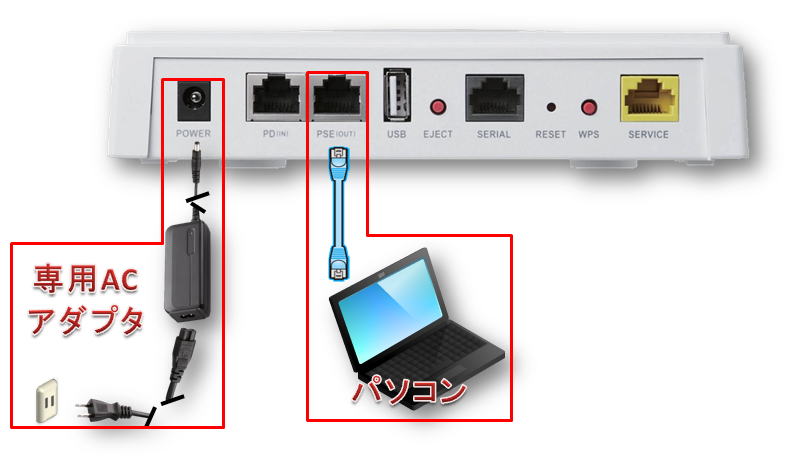

 専用ACアダプターを利用する場合


パソコンを「PSE(OUT)」ポートへ接続してください。
(WAB-M2133の場合は「LAN」ポートへパソコンを接続してください。)

※SERIALポート及びSERVICEポートには、LANケーブルを接続しないでください。
※専用アダプターは付属しておりませんので、別途ご購入ください。※

※専用アダプター以外では、動作確認しておりませんので、他のアダプターをご利用にならないよう、お願い致します。

→専用アダプター:WAB-EX-AC12




2管理画面ログイン方法

本製品のIPアドレス初期値は「DHCPサーバーを使用」となっている為、
PSE(OUT)ポートにLANケーブルを接続している場合、
接続しているネットワークの状況により管理画面へログインする為のIPアドレスが異なる場合がございます。
(LANケーブル未接続時や、上流にDHCPサーバーがない場合は「192.168.3.1」となります。)


以下2つの設定方法のうち、ご利用環境に合った方で設定をお願いいたします。
ご不明の場合は、パターン1からお試しください。

 管理画面ログイン方法
 パターン1  DHCPサーバーあり、もしくは不明の場合
 パターン2  DHCPサーバーなし、もしくはPD(IN)ポートにLANケーブル未接続の場合





1.WAB-MAT Liteをダウンロードする
  下記URLを開き、画面下部の「許諾所に同意してダウンロードする」をクリックし、
  PCにダウンロードします。
  (既にWAB-MATを導入済みの方は不要です)

 ※WAB-MAT Liteとは
 弊社法人APの管理ソフト「WAB-MAT」(有償)の機能のうち、
 ネットワーク内のAPを検出する機能のみを備えた
 初期導入向けのソフトになります。

 WAB-MAT Lite ダウンロードページ
 https://www.elecom.co.jp/support/download/network/wireless_lan/ap/wab-mat_lite/




2.ダウンロードしたフォルダを解凍し、「APManagerLite.exe」を開きます。
 (インストール不要アプリケーションになります)



3.アプリケーションが起動します。以下の画面が表示された場合は「実行」をクリックしてください。



4.画面上部の「AP検出開始」をクリックし、アクセスポイントが検出されたら、
  管理画面を開きたいアクセスポイントを選択し画面上部の「管理web」をクリックします。



5.自動的にブラウザが立ち上がり、認証画面が表示されます。
  ユーザー名、パスワード共に「admin」と入力しログインしてください。



6.管理画面が表示されれば、ログイン完了です。







1.パソコンのIPアドレスを固定します。
  OSにより設定手順が異なります。
  ご利用のOSをクリックして、手順をご確認ください。

 設定するIPアドレス
 IPアドレス  192.168.3.2
 サブネットマスク  255.255.255.0


Windows 10 / 8

1.「コントロールパネル」を開きます。

<ご参考>コントロールパネルの開き方
Windows10 Windows8

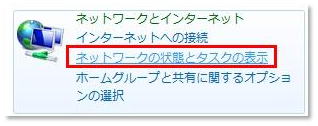

2.「ネットワークの状態とタスクの表示」を選択します。
  ※見当たらない場合は、【表示方式】を「カテゴリ」に選択してください。


3.「アダプターの設定の変更」を選択します。


4.該当する接続アイコン右クリックします。


5.「プロパティ」を選択します。

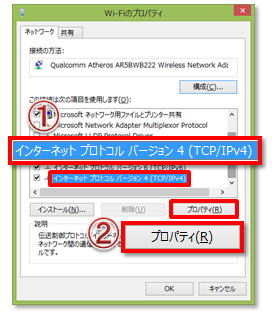

6.「インターネットプロトコルバージョン4」を選択後、「プロパティ」を選択します。


7.「次のIPアドレスを使う」にチェックを付け、以下の数字を入力後、「OK」を選択します。

IPアドレス 192.168.2.100
サブネットマスク 255.255.255.0
デフォルトゲートウェイ 192.168.2.1

※インターネットの閲覧には、お客様のご利用環境に
 合わせてDNSの値を入力する必要があります。
 (例:192.168.2.1)


Windows Vista / 7

1.画面左下の「スタートボタン」を選択し、「コントロールパネル」を選択します。


2.「ネットワークの状態とタスクの表示」を選択します。
  ※見当たらない場合は、【表示方式】を「カテゴリ」に選択してください。


3.「アダプターの設定の変更」を選択します。
  ※Vistaをお使いの場合は、「ネットワーク接続の管理」を選択します。


4.該当する接続アイコン右クリックします。


5.「プロパティ」を選択します。


6.「インターネットプロトコルバージョン4」を選択後、「プロパティ」を選択します。


7.「次のIPアドレスを使う」にチェックを付け、以下の数字を入力後、「OK」を選択します。

IPアドレス 192.168.2.100
サブネットマスク 255.255.255.0
デフォルトゲートウェイ 192.168.2.1

※インターネットの閲覧には、お客様のご利用環境に
 合わせてDNSの値を入力する必要があります。
 (例:192.168.2.1)


MacOS X

1.画面左上の「アップルマーク」を選択します。


2.「システム環境設定」を選択します。


3.「ネットワーク」を選択します。


4.該当する接続アイコンを選択します。

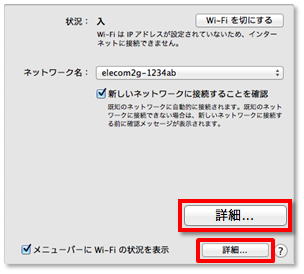

5.【ネットワーク】画面の右下にある「詳細」を選択します。

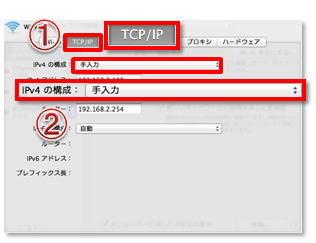

6.「TCP/IP」を選択し、【IPv4の設定】を「手入力」に設定します。


7.以下の数字を入力後、「OK」を選択します。

IPv4アドレス 192.168.2.100
サブネットマスク 255.255.255.0
ルーター 192.168.2.1


※インターネットの閲覧には、お客様のご利用環境に
 合わせてDNSの値を入力する必要があります。
 (例:192.168.2.1)











2.管理画面にログインします。

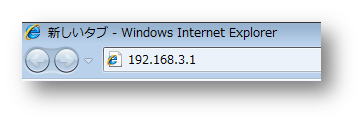

  ブラウザを起動し、アドレスバーに「192.168.3.1」と入力し、Enterキーを押します。

対応ブラウザ
Internet Explorer8以降、chrome ver.23.0以降、firefox ver.17以降、Safari ver.5以降


入力が難しい場合は、以下の数値はリンクになっておりますので、クリックして開くかをご確認ください。
 192.168.3.1

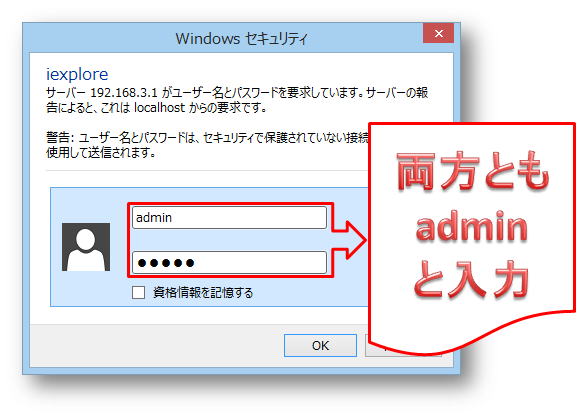

3.認証画面が表示されます。
  ユーザー名、パスワード共に「admin」と入力しログインしてください。

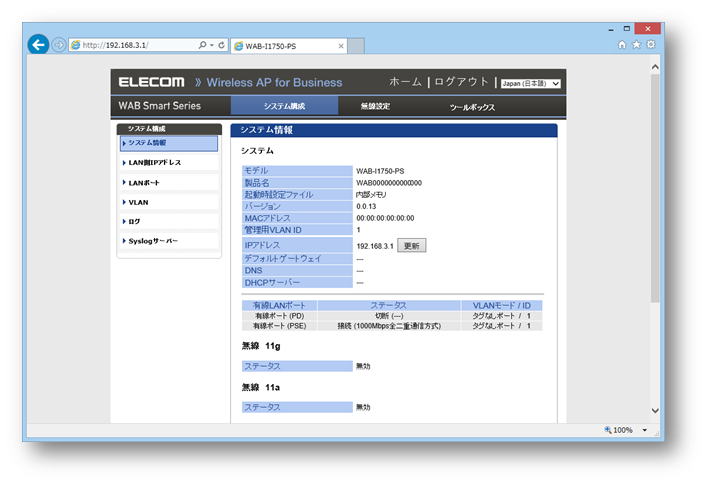

4.管理画面が表示されれば、ログイン完了です。




その他、法人用アクセスポイントについての疑問につきましては、こちら






作成日時:2014-04-30
更新日時:2019-10-18
